DC AFCI birleştirici kutu 12 giriş 1 çıkış

Çin tarafından sağlanan 1500 V DC AFCI birleştirici kutu 12'si 1 arada üretici Zhejiang Soutya New Energy LLC, 1500 V DC'dir Şebeke ölçeğinde fotovoltaikler için tasarlanmış ark hatası korumalı toplama ünitesi. Toz boya kaplı, UV ışınlarına dayanıklı alüminyum alaşımdan dökülmüş ve IP65'e göre yalıtılmış muhafaza, kıyıdaki tuz serpintilerine ve çöl kum fırtınalarına karşı dayanıklıdır korozyon veya su girişi. Dahili olarak on iki DC PV sigortası bireysel dizi aşırı akım koruması, termal manyetik kalıplanmış kasa 250 A dereceli devre kesici (MCCB) kısa devre ve aşırı yük sağlar izolasyon. Bir DC kontaktörü, invertörden veya SCADA'dan uzaktan kapatmaya olanak tanır odası ve ikiz Sınıf II SPD'ler (±/PE) kelepçenin neden olduğu yıldırım dalgalanmaları. bir entegre izleme kontrol ünitesi (MCU), her diziyi on ikiden örnekler Hall etkili akım sensörleri, iki voltaj sensörü ve iki NTC sıcaklığı gerçek zamanlı güç karşılaştırmasına, ark hatası tespitine ve 50 ms içinde hızlı temasla açılma. Tüm veriler izole edilmiş bir şekilde dışarı aktarılır Modbus-RTU protokolüne sahip RS485 arayüzü ve ön LED/LCD ekran, yerel alarm kodları ve dizi akımı histogramları. Fabrika kablolu pozitif, Negatif ve PE baraları güvenilir topraklama sürekliliğini korur ve Büyük PV için temel bir akıllı izolasyon, koruma ve veri merkezi olan kutu 12 × 20 A girişe kadar alt diziler.

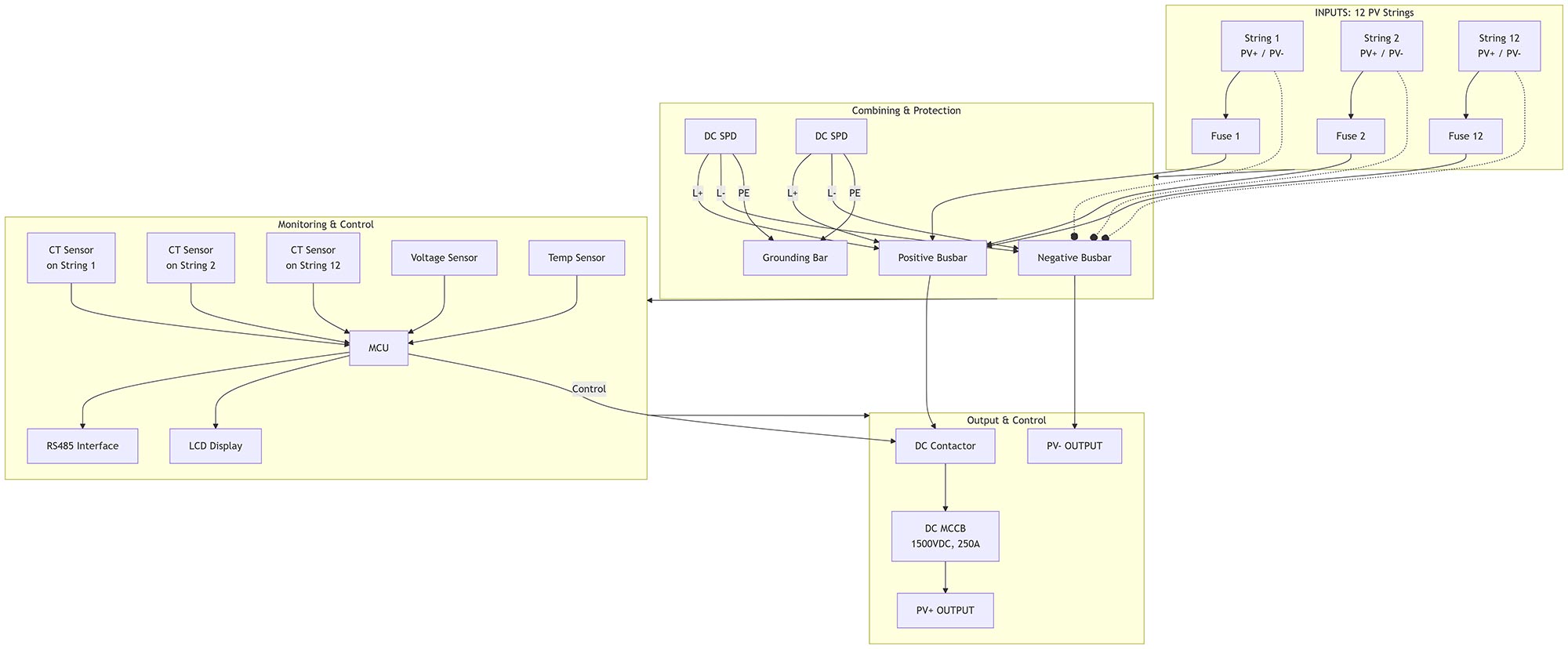

Bağlantı Şeması

Uygulama senaryoları

Hizmet ölçeğinde PV alanı – Akıllı alt dizi merkezi

İzleyici sıraları arasına kaide monteli kutu, on iki adet 1500 V diziyi birleştirir tek bir 250 A homerun'a dönüştü. Bireysel PV sigortaları hatalı dizileri izole eder kalıp kutusu devre kesici kısa devre ve aşırı yük sağlarken koruma; DC kontaktörü, hızlı kapatma sinyalini alır. invertör veya SCADA, diziyi 50 ms içinde açar. İkiz SPD'ler yıldırımı sıkıştırır Uzun DC çalışmalarında dalgalanmalar ve 12 Salon CT'si tarafından beslenen MCU, ark hatasını işaretler imzalar ve dengesizlik eğilimleri RS485 aracılığıyla kontrol odasına iletilir, bakım ekipleri, verim düşmeden önce arızalı modülün yerini belirler.

Büyük ticari çatı katı – Çoklu MPPT toplama noktası

Geniş düz çatılar boyunca çelik tepsiler üzerinde balastlı muhafaza, merkezi 250 kW invertör. Gerilim ve sıcaklık sensörleri izleme dizisi sağlık; LCD gerçek zamanlı güncel histogramları gösterir, böylece tesis yöneticileri Kapağı açmadan MPPT performansını karşılaştırın. IP65 alüminyum 55'e dayanıklıdır °C çatı sıcaklığı ve şiddetli yağmur, kontaktör ise uzaktan kapatmaya izin verir Çatı müdahaleleri sırasında itfaiyecilerin güvenliği için.

Agro-voltaik kanopi – Yükseltilmiş izleyici birleştirici

Mahsul sıralarının üzerindeki direk kirişlerine asılan ünite, sulamaya dayanıklıdır sis ve amonyak buharları. MCCB, uzun kablodan gelen acil durumları yönetir izleyiciler gün doğumunda yeniden başlatıldığında kapasite; içindeki sıcaklık sensörleri muhafaza ısı artışı 20 K'yi aşarsa, kutuda ve bara alarmında tetiklenir azaltılmış güç modu. Ark hatası tespiti, oluşabilecek seri arkları önler. kuru yaprakları tutuşturur ve yalıtılmış alüminyum muhafaza toz ve böcekleri tutar canlı parçaların dışında.

Endüstriyel mikro şebeke alanı – DC bağlantılı depolama ön ucu

Akü kaplarının yanına zemine sabitlenen birleştirici, 12 diziyi bir araya getiriyor PCS şarj cihazını besleyen 1500 V DC baraya. Mevcut sensörler bunu doğruluyor her dizi şarj döngülerine eşit oranda katkıda bulunur; sapma %5'i aşarsa MCU, zayıf diziyi eşitlemek veya izole etmek için EMS'ye sinyal gönderir. MCCB ve kontaktör, güvenli akü bakımı için çift noktalı izolasyon sağlarken, SPD'ler hassas IGBT yığınlarını yıldırımın neden olduğu ani yükselişlerden korur.
