PV İzleme Kutusu

Çinli üretici Zhejiang Soutya New Energy LLC tarafından sağlanan SYCM7 PV İzleme Kutusu IP65 Muhafazası şunları içerir: fotovoltaik ve enerji depolama sistemi izleme yönetimi platformu için özel veri toplayıcı. Mümkün kılar Arayüz toplama, protokol dönüştürme, veri toplama, veri depolama, merkezi izleme ve merkezileştirilmiş fotovoltaik ve enerji depolama sistemlerindeki çeşitli cihazların bakımı.

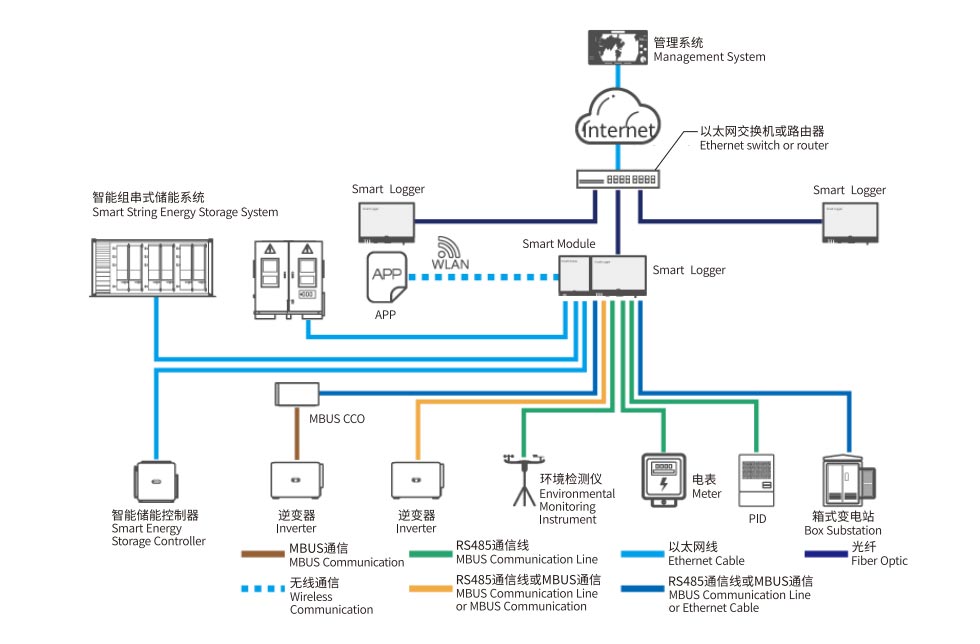

Ağ Uygulamaları

Fotovoltaik ve Enerji Depolama Sistemleri için Uygulanabilir:

1. Yerleşik WLAN aracılığıyla mobil uygulama aracılığıyla yakın uç çalışmayı destekler.
2.Rs485 aracılığıyla ağ oluşturmayı destekler:
- Huawei invertörlerine, PID'ye ve diğer cihazlara bağlanır.
- Üçüncü taraf invertörlere, çevresel izleme cihazlarına, kutu trafo merkezlerine (STS) ve sayaçlara bağlanır. standart Modbus-RTU protokolü. - DL/T645 protokolünü kullanarak sayaçlara bağlanır.
- Standart IEC103 protokolünü kullanan cihazlara bağlanır.
3. İnverterleri, akıllı enerji depolama kontrolörlerini (Akıllı PCS), akıllı bağlamak için Ethernet üzerinden ağ oluşturmayı destekler dizi enerji depolama sistemleri, MBUS CCO ve STS.
4. MBUS iletişimini destekleyen Huawei invertörlerini ve PID-PVBOX'u bağlamak için MBUS ağını destekler.
5.Güvenilir iletim için çift düzlemli yedekli ağı destekler.
6.Yönetim sistemlerine bağlantıyı destekler:
- Kablolu veya kablosuz ağ üzerinden Modbus-TCP protokolünü kullanarak yönetim sistemlerine veya üçüncü taraf cihazlara bağlanır.
- Yerel alan ağında kablolu ağ üzerinden IEC104 protokolünü kullanarak yönetim sistemlerine veya üçüncü taraf cihazlara bağlanır.
- GOOSE protokolünü kullanarak kablolu ağ üzerinden yönetim sistemlerine veya üçüncü taraf cihazlara bağlanır.

Not:
IEC104 protokolünü kullanan yönetim sistemlerine bağlanmak için 4G/3G/2G veya LTE özel ağları üzerinden ağ oluşturmayı desteklemez.

Tipik Ağ Senaryoları

Fiber halka ağını, fiber yıldız ağını ve Ethernet yıldız ağını destekler.

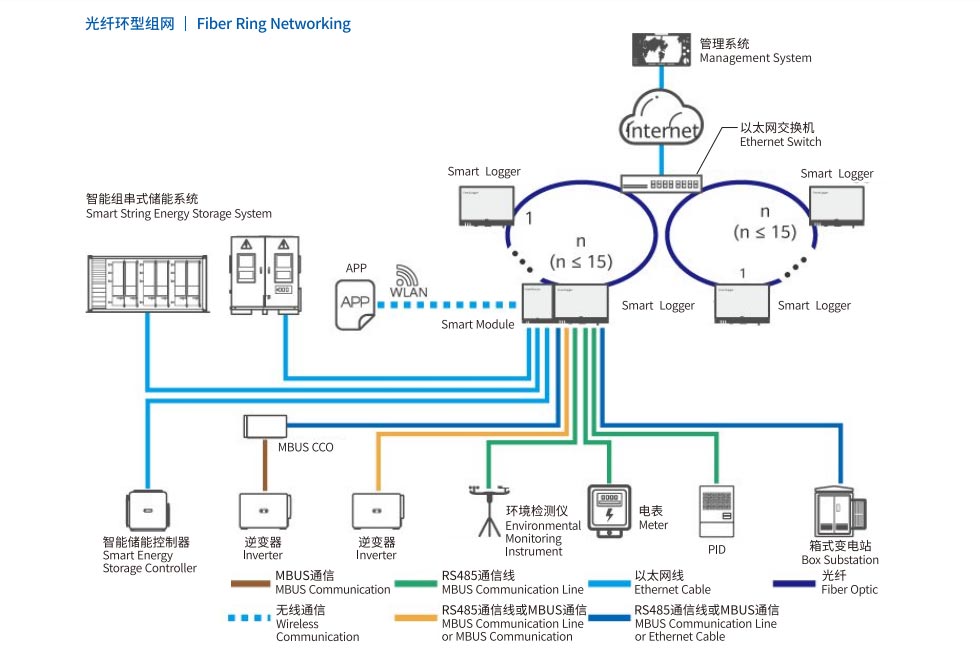

1.Fiber Halka Ağı

Not:
SmartLogger'lardan oluşan fiber halka ağı, her biri birbirine bağlanabilen 15'e kadar SmartLogger'a bağlanabilir. invertörler, çevresel izleme cihazları, ölçüm cihazları ve diğer cihazlar.
Fiber anahtarın standart RSTP protokolünü desteklemesi ve etkinleştirilmesi gerekir. Anahtarın köprü önceliğini şu değerden daha yükseğe ayarlayın: SmartLogger'ın 0x8000'i (önerilen: 0x7000; değer ne kadar düşük olursa köprü önceliği de o kadar yüksek olur). Yapılandırma RSTP yöntemi ve köprü önceliği için üreticiye danışılmalıdır. Anahtar RSTP'yi desteklemiyorsa, Fiber halka ağının zincir veya yıldız topolojisine dönüştürülmesi gerekir.
Birden fazla fiber halka ağı, bir Ethernet anahtarı aracılığıyla toplanabilir ve daha sonra yönetim sistemine bağlanabilir.

2.Fiber veya Ethernet Yıldız Ağı

Not:
Birden fazla SmartLogger, bir Ethernet anahtarı aracılığıyla toplanabilir ve ardından yönetim sistemine bağlanabilir.
SmartLogger'ları fiber üzerinden Ethernet anahtarına bağlarken maksimum iletişim mesafesi 12 kilometredir ( isteğe bağlı 100 Mbps optik modül) veya 10 kilometre (isteğe bağlı 1 Gbps optik modülle); Ethernet aracılığıyla bağlandığında kablo, maksimum mesafe 100 metredir.
SmartLogger, 4G/3G/2G ve LTE özel ağları dahil olmak üzere kablosuz ağları destekler.

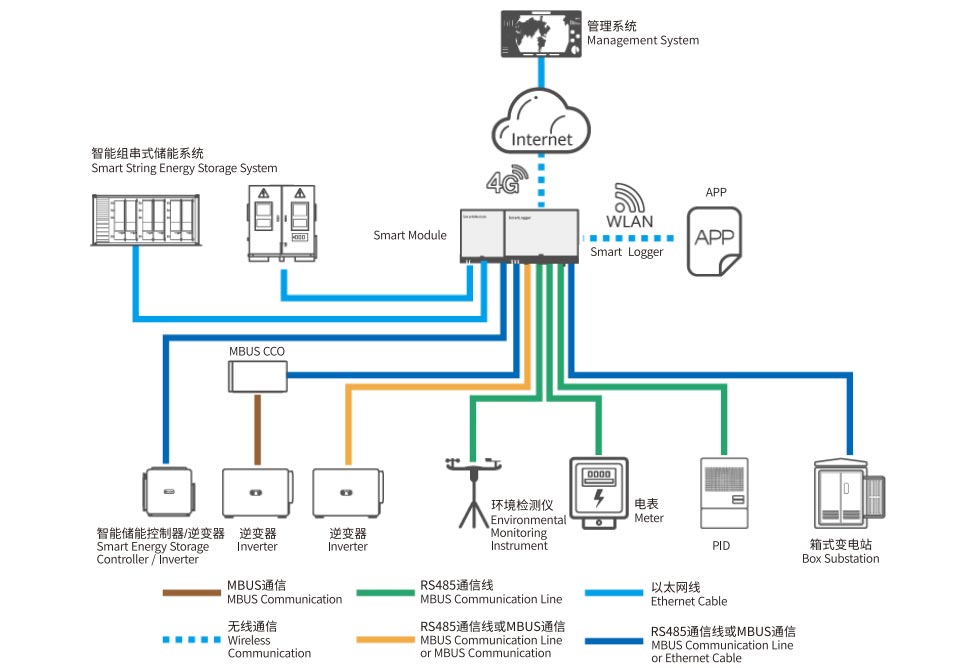

3.4G Ağı

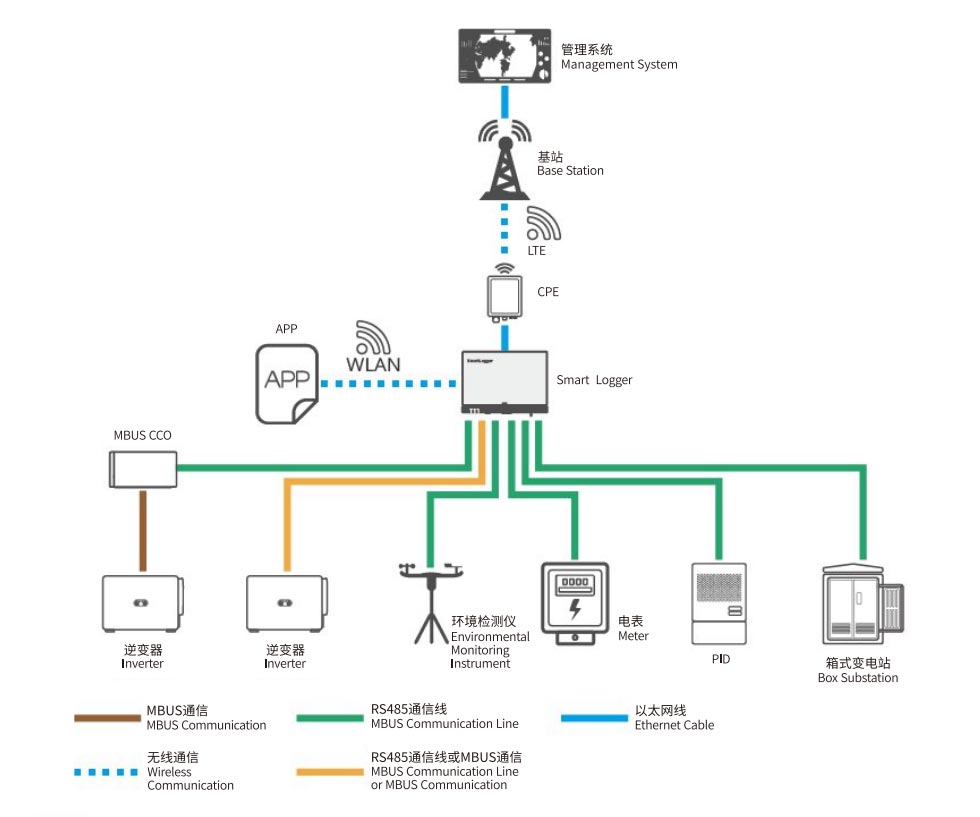

4.LTE Özel Ağ Ağı

Not:
SmartLogger'ın WAN bağlantı noktası, bir POE modülü ve bir POE dalgalanması aracılığıyla CPE'ye (müşteri tesisi ekipmanı) bağlanır koruyucu.
SmartLogger'ın IP adresi ve CPE'nin IP adresi aynı alt ağ içinde ayarlanmalıdır.
