1000V DC Birleştirici Kutu 2 Giriş 1 Çıkış İzolatör tipi

Çin tarafından sağlanan 1000V DC Birleştirici Kutu 2 Giriş 1 Çıkış İzolatör tipi üretici Zhejiang Soutya New Energy LLC, 1000 V DC fotovoltaiktir Zorlu çatı ve saha koşulları için tasarlanmış toplama ünitesi. UV-stabilize edilmiş polikarbonat muhafaza, tozu engellemek için IP65 sızdırmazlık özelliğine sahiptir ve şiddetli yağmur, önden çalıştırılan tek kafes tipi döner DC izolatör Kilitleme/etiketleme güvenliği için görünür kırılma izolasyonu sağlar. Dahili olarak, iki PV dizisi, dört DC sigorta tutucusu aracılığıyla ayrı ayrı birleştirilir (her biri iki adet) dize) ve Sınıf II DC aşırı gerilim koruyucu cihaz (SPD) kelepçelerinin indüklediği yıldırım geçici. Fabrikada kablolanmış pozitif, negatif ve PE baraları Güvenilir topraklama sürekliliğini koruyarak kutuyu vazgeçilmez hale getirin 2'ye kadar küçük alt diziler için manuel izolasyon ve eş potansiyel bağlama merkezi × 15 A giriş.

Teknik Parametre

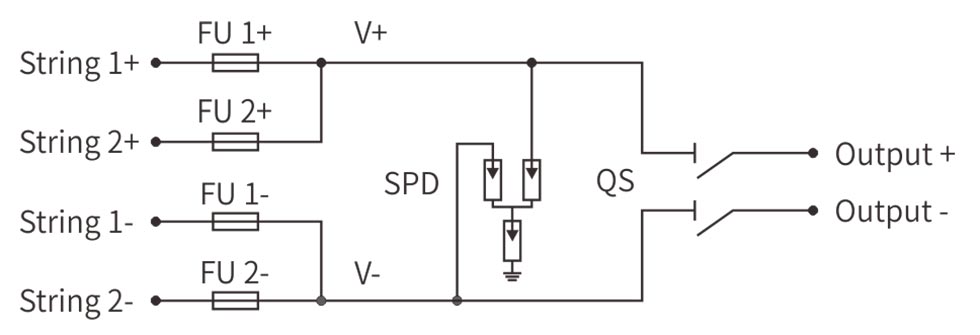

Bağlantı Şeması

Uygulama senaryoları

1.PV dizi konsolidasyonu – Küçük çatı dizileri

Modüllerin altına veya korkuluk duvarlarına sabitlenen kutu, iki PV dizisini birleştirir tek bir 1000 V DC beslemeye. Dört sigorta tutucusu (dizi başına iki adet) bireysel dizi aşırı akım koruması, Sınıf II SPD kelepçeleri Yakındaki yıldırımdan kaynaklanan dalgalanmalar. Önden çalıştırılan kafes tipi döner izolatör, güvenli invertör bakımına olanak tanıyan görünür bir kilitleme sağlar çatıya maruz kalmadan.

2.Tarımsal DC besleyiciler – Sulama ve hayvancılık sistemleri

Pompa evleri veya ahır çatı katlarında duvara monte edilen ünite, güneş enerjisiyle üretilen enerjiyi besliyor DC'den fırçasız pompalara ve sağım ekipmanlarına. IP65 sızdırmazlık, tanecikleri hariç tutar toz ve yüksek basınçlı yıkama suyu ve izolatör çiftçilerin kırılmasına olanak tanır sezonluk ekipman kontrollerinden veya kayış değişiminden hemen önce her iki kutbu da kapatın.

3.Uzak telekom barınakları – Kritik iletişim gücü

Kule bileşiklerinin içine konumlandırılan birleştirici, güç sağlayan DC baralarını besler radyo kafaları ve pil bankaları. SPD hassas RF elektroniklerini korur İzolatör yerel olarak hareket ederken, geçici aşırı gerilimlere karşı kule topraklama ölçümleri yapan teknisyenler için bağlantıyı kesin veya doğrultucu takasları.

4. Konut kümesi dizileri – Apartman bloğu PV dalları

Sayaçlı dolaplara veya tavan arası kirişlerine monte edilen muhafaza paylaşılan bir invertör için iki modül dizisini birleştirir. Yangın geciktirici polikarbonat ve tel düzeyinde kaynaştırma, kalabalık binalarda güvenliği artırır, ve izolatör acil durum müdahale ekiplerine tek bir etiketli nokta sağlar Bir yangın olayı sırasında DC tarafını izole edin.

5.Endüstriyel mikro şebeke düğümleri – Yedekleme ve tepe noktası tıraşlama devreleri

PV'yi forklift şarj cihazları veya PLC raflarıyla birleştiren kızaklara flanş monteli, kutu 15 kW'lık güneş enerjisi girişini yönetir. Çift dize yeteneği eşleşiyor zirveyi azaltan talep profilleri ve koordineli SPD + çift kutuplu izolatör hassas sürücüleri hem şebeke ani yükselmelerinden hem de invertör komütasyonundan koruyun gürültü.
