Otomatik Tekrar Kapanan Minyatür Devre Kesici

Çin merkezli tarafından tedarik edilen Otomatik Tekrar Kapanmalı Minyatür Devre Kesici üretici Zhejiang Soutya New Energy LLC. Minyatür bir devreye sahiptir Ultra küçük bir akıllı ile donatılmış ana anahtar olarak kesici Mikroişlemcili elektrik operatörü. Aşırı gerilime karşı fonksiyonları vardır, düşük gerilim, gerilim kaybı ve zaman gecikmesi eylemleri, otomatik olarak Gerilim geri kazanıldıktan sonra yeniden bağlantı. Teknik şartlara uygundur Dağıtılmış fotovoltaik şebekeye bağlı devre kesicilerin özellikleri: GB/T 10963.1, IEC/EN 60898-1 ve Q/GDW 1972.

karakteristik

Kısa Devre Koruması
Aşırı/Düşük/Voltaj Kaybı Koruması
voltaj geri kazanıldıktan sonra
10kA Nominal Kesme Kapasitesi
Otomatik kapanma süresi: 7s-10s

Teknik Parametre

Çalışma Ortamı

Yükseklik:≤2000m;
Kurulum Kategorisi:Ⅱ、Ⅲ;
Kurulum Yöntemi: Gömülü dikey DIN rayına montaj
Kirlilik Derecesi:2.

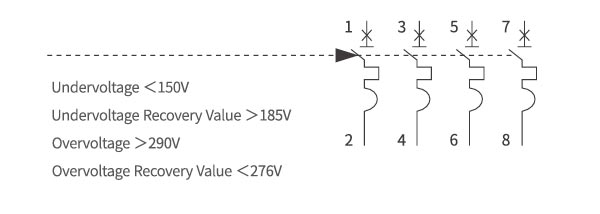

Bağlantı Şeması

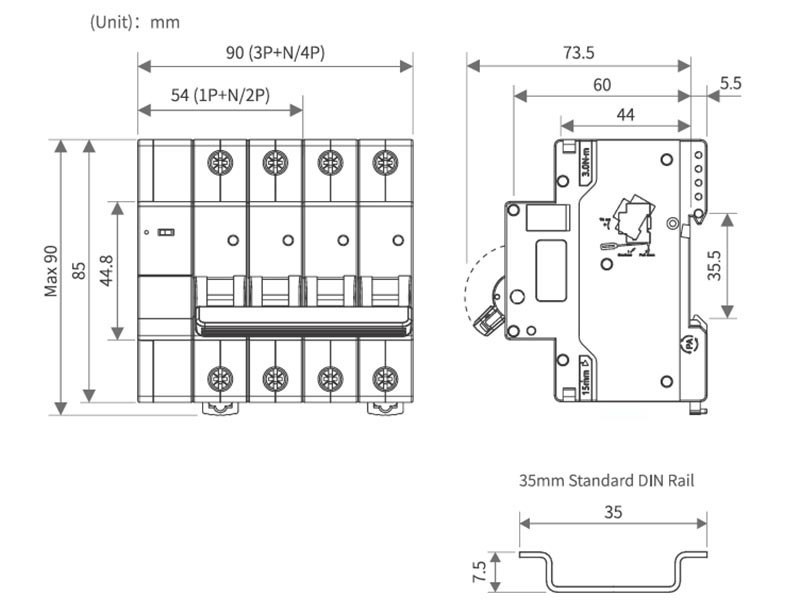

Görünüm ve Montaj Boyutları

Uygulama senaryoları

1. Çatı Üstü ve C&I String PV Sistemleri

400 V/230 V, tek fazlı veya üç fazlı konut ve ticari çatı üstü diziler; dize arasında bulunan AC bağlantı kutusunun içine monte edilir Aşırı yük, kısa devre ve otomatik sağlamak için invertör ve yardımcı sayaç Şebeke voltajının geri kazanılmasından sonra yeniden kapanma.

2. Şebekeye Bağlı İnverter AC Çıkışı

Fabrikada invertör OEM'leri tarafından 5-15 kW'a standart AC koruyucu olarak takılmıştır tek fazlı veya 10-30 kW üç fazlı modeller; 10 kA kesme kapasiteli kapaklar dağıtım panosunda görülen yüksek olası arıza akımı.

3. Dağıtılmış Enerji Ölçüm Panoları

İhtiyaç duyulan “PV ölçüm kutusu” içerisinde ana izolasyon/MCB cihazı olarak kullanılır. State-Grid / China Southern Power hizmet standartları; düşük voltaj gezisi <150 V ve aşırı gerilim hatası >290 V otomatik bağlantı kesmeyi garanti eder ızgara adalanmayı önleyici pencerenin dışına sürüklendiğinde.

4. Araç Limanı ve Agrivoltaik Teller

Manuel sıfırlamanın sakıncalı olduğu dış mekan birleştirici sütunlar; 20 000 döngü mekanik ömür ve –25 °C…+60 °C derecesi, bakım gerektirmeyen, mevsimsel kullanım sağlar Operasyon.

5. Küçük Pil Tabanlı Depolama Sistemleri

AC bağlantılı Li-ion veya LiFePO₄ iyileştirmeleri; kesici akü invertöründe açılır aşırı akıma neden olur ve BMS normal voltajı işaret ettiğinde tekrar kapanır, böylece müşteri çağrıları.

6. Sokak aydınlatması ve EV şarj büfeleri

32 A/40 A aydınlatma branşmanını veya Seviye-2 şarj cihazını aynı PV'den besler devre; kompakt 1P+N veya 3P+N 54 mm/90 mm kaplama alanı değerli muhafazadan tasarruf sağlar uzay.

7. Çiftlik ve Telekom Barınağı Dağıtımı

Motorlu pompalar veya telekomünikasyon için düşük gerilim koruması sağlar kırsal zayıf şebeke çöktüğünde kapanması gereken redresörler, daha sonra Hat >185 V'a ulaştığında otomatik olarak yeniden başlar.

8. Taşınabilir PV Kızak ve Kiralama Üniteleri

Festivaller veya şantiyeler için hızlı kurulumlu kiralık jeneratörler; tak ve çalıştır tekrar kapama, şebeke veya şebeke her çalıştırıldığında manuel müdahaleyi önler jeneratör hıçkırıkları.
