Güneş Paneli Sisteminiz için DC Birleştirici Kutusunu Doğru Şekilde Boyutlandırma

Güneş paneli sisteminizin olması gerektiği kadar verimli ve güvenli bir şekilde çalışıp çalışmadığını hiç merak ettiniz mi? Bir güneş enerjisi sistemi sahibi veya kurulumcusu olarak muhtemelen panellere ve invertörlere odaklanmışsınızdır. Ancak çoğu zaman hak ettiği ilgiyi görmeyen kritik bir bileşen var:DC birleştirici kutusu. PV dizinizin bu isimsiz kahramanı, panellerinizden gelen karmaşık güç akışını yöneterek her şeyin sorunsuz ve korumalı çalışmasını sağlar. Yanlış olanı seçmek enerji kayıplarına, güvenlik tehlikelerine ve sinir bozucu sistem kesintilerine neden olabilir. Şu tarihte:Güneyya, bu sıkıntılı noktaları yakından anlıyoruz. Yıllar süren mühendislik ve saha deneyimimiz sayesinde, doğru boyutta birDC birleştirici kutusuGüvenilir bir güneş enerjisi kurulumunun sağlam omurgasını oluşturur. Bu kılavuz, profesyonel ancak anlaşılır bir şekilde, bu önemli bileşenin özel ihtiyaçlarınıza göre tam olarak nasıl boyutlandırılacağı konusunda size yol gösterecektir.

DC Birleştirici Kutusu Tam Olarak Nedir ve Boyutlandırma Neden Önemlidir?

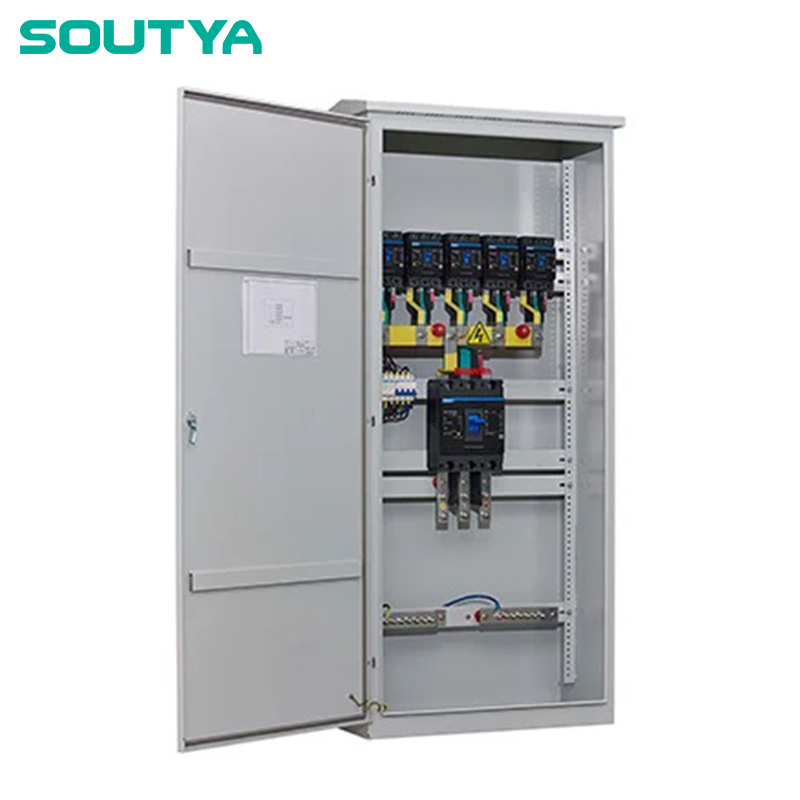

Temel bilgilerle başlayalım. ADC birleştirici kutusugüneş panelleriniz ile invertör arasına monte edilen bir mahfazadır. Birincil görevi, birden fazla güneş dizisinden (seri bağlı panel grupları) gelen çıkışı, invertörü besleyen tek bir iletken çiftinde birleştirmektir. Ama çok daha fazlasını yapıyor. Tehlikeli ters akımlara ve aşırı yüklere karşı koruma sağlayan, her dizi için sigortalar veya devre kesiciler gibi kritik koruma cihazlarını barındırır. Ayrıca sistem izleme, bakım ve bağlantı kesme için merkezi, güvenli bir nokta sağlar.

Peki boyutlandırma neden bu kadar kritik? Küçük boyutlu bir birleştirici kutu aşırı ısınabilir, koruma cihazlarının gereksiz yere devreye girmesine neden olabilir ve hatta yangın riski oluşturabilir. Büyük boyutlu bir kutu güvenli olsa da, ihtiyacınız olmayan kapasiteye para harcadığınız ve gereğinden fazla yer kapladığınız anlamına gelir. Doğru boyutlandırma güvenlik, performans ve maliyet etkinliği arasında mükemmel dengeyi sağlar. Bu sizinDC birleştirici kutularhem normal hem de aşırı koşullar altında dizinizin ürettiği maksimum elektrik akımı ve voltajıyla başa çıkabilir.

İlk Önce Hangi Temel Elektrik Parametrelerini Hesaplamalısınız?

Ürün kataloglarına bile bakmadan önce panel dizisi tasarımınızdan bazı temel verileri toplamanız gerekir. Bu göründüğü kadar korkutucu değil. Öncelikle dört temel parametreyle çalışacaksınız: Maksimum Güç Akımı (Imp), Kısa Devre Akımı (Isc), Açık Devre Gerilimi (Voc) ve Maksimum Sistem Gerilimi. Bu değerler güneş panellerinizin veri sayfasında bulunur ve yerel sıcaklığınızdan etkilenir.

• Dize Akımı:Bu, giriş sigortaları/kesicileri ve dahili baralar için gereken amper değerini belirler. Buradaki anahtar değer,Kısa Devre Akımı (Isc)tek panelden. Daha sonra güvenlik faktörlerini uygularsınız.

• Dize Gerilimi:Bu, kutu bileşenleri için gereken voltaj değerini belirler. Kritik değer,Açık Devre Gerilimi (Voc)Bölgenizde beklenen en soğuk sıcaklığa göre ayarlanmış tek bir panelden oluşur. Ayarlanan panel Voc'u tek bir seri dizisindeki panel sayısıyla çarparsınız.

Bunu pratik bir örnekle basitleştirelim. Aşağıdaki özelliklere sahip 400W paneller kullandığımızı varsayalım:

• Isc = 10,5 A

• Vo = 40,5 V

• Voc Sıcaklık Katsayısı = -0,3%/°C

Şimdi, kaydedilen en düşük sıcaklığın -10°C olduğu ve dizi başına 12 panelimizin olduğu bir saha düşünün. Hesaplama şöyle görünecektir:

Tablo 1: Temel Elektriksel Parametre Hesaplama Örneği

Hesaplanan bu değerler (dizi başına yaklaşık 537V ve 10,5A) sizin için temel oluşturur.DC birleştirici kutusu.

Doğru Soutya DC Birleştirici Kutu Modelini Nasıl Seçersiniz?

Temel elektrik parametrelerinizi aldıktan sonra, bir sonraki adım bunları uyumlu bir birleştirici kutuyla eşleştirmektir. burasıGüneyyaÜrünler, gerçek dünya uygulamaları için tasarlanmış net ve sağlam özellikler sunarak parlıyor. Çeşitli kutu özelliklerini dikkate almalısınız.

• Maksimum Giriş Dizileri:Kaç ayrı dizeyi birleştirmeniz gerekiyor? Kutularımız 4'ü 1 arada, 6'sı 1 arada, 8'i 1 arada, 10'u 1 arada ve daha da büyük konfigürasyonlara sahiptir.

• Maksimum Sistem Gerilimi (Vdc):Bu senin sınırlarını aşıyor olmalıDüzeltilmiş Dize VocTablo 1'de hesaplanmıştır. 537V örneğimiz için, 600V veya 1000V dereceli bir kutu uygun olacaktır; 1000V, gelecekteki genişleme için daha fazla boşluk sunar.

• Nominal Dizi Giriş Akımı (A):Dizi başına sigorta veya kesici değeri. Dizinin Isc'sinin en az %156'sı olmalıdır (NEC yönergelerine göre). 10.5A Isc'miz için: 10.5A * 1.56 =16.38A. Bir sonraki standart boyutun büyüğünü seçersiniz, genellikle20Asigorta.

• Ana Çıkış Akım Değeri (A):Ana çıkış kesicisinin veya sigortanın değeri. Bu, şuna dayanmaktadır:tüm dizi giriş akımlarının toplamıgüvenlik ve çeşitlilik faktörü ile çarpılır.

Diyelim ki örnek projemizde 6 adet aynı string var. İşte nasıl seçeceğimizGüneyyamodeli:

Tablo 2: Soutya Birleştirici Kutu Seçim Kılavuzu (Örnek: SY-COM-6S)

Gördüğünüz gibiGüneyyaSY-COM-6S modeli, örnek sistemimizin gereksinimlerini yalnızca karşılamakla kalmaz, aynı zamanda aşarak hayati güvenlik marjları ve değerli isteğe bağlı özellikler sağlar. BizimDC birleştirici kutularşu felsefeyle inşa edilmiştir: güvenilirlik için boşluk ve içgörü seçenekleri sağlar.

DC Birleştirici Kutular Hakkında Yaygın SSS Nelerdir?

Ayrıntılarda gezinmek birçok soruyu gündeme getirebilir. İşte en sık karşılaştığımız üç tanesi:Güneyya.

SSS 1: Farklı sayıda panele veya farklı panel markasına sahip dizileri aynı DC birleştirici kutusuna bağlayabilir miyim?
Teknik olarak mümkündür ancak kutu özel olarak tasarlanmadığı sürece genellikle önerilmez. Birincil sorun voltaj uyumsuzluğudur. Farklı voltajlara sahip diziler (farklı panel sayıları veya spesifikasyonları nedeniyle) birleştirildiğinde eşitlenmeye çalışacaktır, bu da güç çıkışı kaybına ve düşük voltajlı dizide potansiyel strese yol açacaktır. Optimum performans için tüm diziler bir standarda bağlanırDC birleştirici kutusupanel modeli, miktarı ve yönü bakımından aynı olmalıdır.

SSS 2: Birleştirici kutumdaki her dizi için her zaman bir sigortaya ihtiyacım var mı?
Her zaman değil. Ulusal Elektrik Yasası (NEC) önemli bir istisna sağlar. Paralel olarak yalnızca iki diziniz varsa, genellikle dizi sigortalarına ihtiyacınız olmaz çünkü sağlıklı bir diziden arızalı diziye mümkün olan maksimum ters akımın, hatalı dizinin akım şiddetini aşması pek olası değildir. Bununla birlikte, paralel olarak üç veya daha fazla diziniz varsa, her dizi için sigortalar veya kesicilerzorunluAşırı ters akım akışına karşı koruma sağlamak için. Tüm standartGüneyyabirleştirici kutular, tam uyumluluk ve güvenlik için dizi başına gerekli korumayla önceden yapılandırılmış olarak gelir.

SSS 3: Bir birleştirici kutunun IP (Giriş Koruması) derecesi ne kadar önemlidir ve nelere dikkat etmeliyim?
Son derece önemli.DC birleştirici kutusuaçık havada, yağmura, toza ve muhtemelen kara maruz kalacak şekilde kurulur. Zayıf bir sızdırmazlık, nem girişine yol açarak korozyona, kısa devrelere ve sistem arızasına neden olabilir. Çoğu dış mekan uygulaması için minimum derecelendirmeIP65tavsiye edilir. Bu derecelendirme, toz girişine karşı tam korumayı ve her yönden gelen düşük basınçlı su jetlerine karşı korumayı garanti eder.Güneyyamuhafazalar tipik olarak derecelendirilmiştirIP65veya daha yüksek, zorlu çevre koşullarında uzun süreli dayanıklılık sağlar.

Fiziksel ve Çevresel Faktörler Seçiminizi Nasıl Etkiliyor?

Elektrik özellikleri hikayenin yarısıdır. Kutuyu nereye ve nasıl monte edeceğiniz de aynı derecede önemlidir. Muhafaza malzemesini göz önünde bulundurun; dielektrik plastik uygun maliyetli ve korozyona dayanıklıdır, metal (toz kaplı alüminyum gibi) ise üstün mekanik dayanıklılık ve ısı dağılımı sunar. Fiziksel boyut, uygun tel bükme alanına sahip tüm bileşenleri barındırmalıdır. Boru giriş yerleri kablolama planınıza uygun olmalıdır.

Çevre önemlidir. Kıyı bölgeleri yüksek korozyon direnci gerektirir. Yüksek yıldırım aktivitesine sahip alanlar, yerleşik yüksek kapasiteli Aşırı Gerilim Koruma Cihazını (SPD) tartışılmaz hale getirir. Sıcak iklimler için, kutunun sıcaklık derecesinin ve bileşenlerinin (sigortalar gibi) değer kaybının yeterli olduğundan emin olun. Şu tarihte:Güneyya, biz mühendisliğimizi yapıyoruzDC birleştirici kutularBu küresel zorlukları göz önünde bulundurarak, zamana ve unsurlara karşı dayanıklı malzeme ve tasarımlar kullanıyoruz.

Daha Güvenli, Daha Verimli Bir Güneş Sistemi Oluşturmaya Hazır mısınız?

BoyutlandırmaDC birleştirici kutusuDoğru, yalnızca teknik bir kutu işaretleme egzersizi değildir; bu, tüm güneş enerjisi yatırımınızın güvenliğine, verimliliğine ve uzun ömürlülüğüne yapılan bir yatırımdır. Dizi parametrelerinizi metodik olarak hesaplayarak ve bunları sağlam, iyi tasarlanmış bir ürünle eşleştirerek, önemli bir arıza noktasını ortadan kaldırır ve gönül rahatlığı kazanırsınız.

Şu tarihte:Güneyya, biz bu huzuru sağlama konusunda uzmanız. Ürün yelpazemizDC birleştirici kutularhassasiyetle tasarlandı, dayanıklılıkla üretildi ve netlik için tasarlandı; profesyoneller için seçim ve kurulum sürecini daha sorunsuz hale getiriyor ve yıllarca güvenilir performans sağlıyor. Biz sadece bileşen satmıyoruz; Güneş enerjisi sisteminizin bağlı olduğu temel güvenilirliği sağlıyoruz.

Aklınızda belirli bir proje mi var veya benzersiz kurulumunuz için mükemmel birleştirici kutuyu seçme konusunda uzman tavsiyesine mi ihtiyacınız var?Teknik destek ekibimiz yardıma hazır.Bize UlaşınBugünkişiselleştirilmiş danışmanlık, ayrıntılı ürün veri sayfaları veya yakınınızdaki bir distribütörü bulmak için. Birlikte daha güvenli, daha akıllı bir güneş enerjisi geleceği inşa edelim.
