1500V Solar DC Bağlantı Kesme Birleştirici Kutusu

Çin tarafından sağlanan 1500V Solar DC Bağlantı Kesme Birleştirici Kutusu üretici Zhejiang Soutya New Energy LLC, 1500 V DC PV birleştirici ünitedir Alüminyum alaşımlı muhafaza ve yüksek koruma sağlayan IP66 korumasına sahiptir dayanıklılık ve güvenilir dış mekan performansı. Cihaz kritik öneme sahiptir DC aşırı gerilim koruma cihazları, DC izolatörleri ve bir ana DC izolasyon anahtarı. Kapsamlı izolasyon sağlamak üzere tasarlanmıştır, Fotovoltaik sistemlerde kaçak ve topraklama koruması.

Teknik Parametre

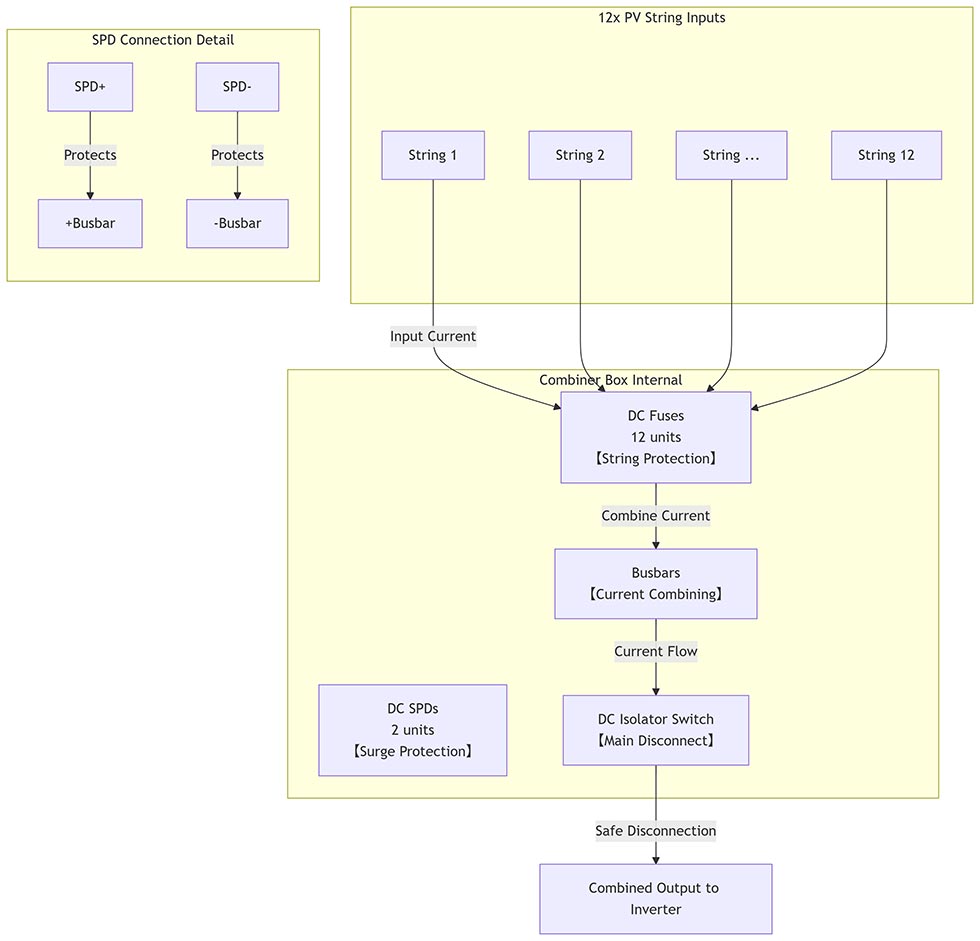

Bağlantı Şeması

Uygulama senaryoları

1. Yardımcı ölçekli PV alanları – Merkezi invertör toplama

İzleyici sıraları arasında çelik çapraz kollar üzerine zemine monte edilen 12'si 1 arada kutu bir düzine 1500 V diziyi tek bir homerun kablosunda birleştirir. Bireysel sigorta tutucular her diziyi ters akım hatalarına karşı korurken ikiz SPD'ler (± ve PE) uzun DC çalışmalarında indüklenen yıldırım dalgalanmalarını kelepçeler. ana Döner izolatör, birleştiricide görünür kırılma izolasyonu sağlayarak bakım ekiplerinin, üzerinde çalışmaya başlamadan önce 1500 V veriyolunun tamamını kilitlemesi gerekiyor merkezi invertör veya transformatör.

2. Büyük ticari çatılar – Çoklu MPPT dize gruplaması

Geniş düz çatılar üzerindeki balastlı tepsilere monte edilen ünite, 12 kişiyi besler dizileri 250 kW'lık bir invertörün tek bir MPPT girişine ayırın. Dize düzeyinde kaynaştırma, diziler arasında hatanın yayılmasını önler ve izolatör, elektrikçiler invertör değişimi veya IR taraması sırasında yerel bir bağlantı kesme noktası Denetimler, tüm çatının kapatılması ihtiyacını ortadan kaldırıyor.

3.Agro-voltaik kurulumlar – Yükseltilmiş izleyici birleştiriciler

Mahsul sıralarının üzerindeki pilon yapılarına asılan muhafaza kümeleri yükseltilmiş iki yüzeyli modüllerden gelen güç. IP66 sızdırmazlık blokları sulama spreyi ve toza karşı koruma sağlarken, çift SPD'ler yazın yaygın olan fırtınalara karşı koruma sağlar kırsal ovalar. İzolatör anahtarı çiftçilerin DC'nin enerjisini güvenli bir şekilde kesmesini sağlar İzleyici eğimini ayarlamadan veya sulama bumbalarının bakımını yapmadan önce devreleri kontrol edin.

4.Endüstriyel mikro ızgara sahaları – DC bağlantılı depolama cepheleri

Pil kaplarına bağlı güneş enerjisi araba portlarının kenarına kaide monteli, birleştirici, 12 diziyi PCS şarj cihazlarını besleyen 1500 V DC veriyolunda birleştirir. 400 A değerindeki baralar sürekli tutma kolu depolama şarj/deşarj döngüsü ve izolatör entegre edildiğinde itfaiyeciler için acil kapatma sağlar mikro şebekenin ark hatası tespit sistemi ile.

5. Uzak çöl güneş enerjisi santralleri – Uzun dizili zorlu ortam merkezleri

Çöl dizilerinin ortasında beton pedlere sabitlenen kutu, 55 °C ortam sıcaklığına dayanıklıdır ve rüzgarın savurduğu kum. İkiz SPD'ler uzak yıldırım çarpmalarına karşı koruma sağlar kilometrelerce DC kablolama ile ana izolatör gece kullanımına izin verir İnvertöre maruz kalmadan kilitleme, modül sırasında minimum kesinti sağlar temizleme veya takip motoru takasları.
