1500V DC Birleştirici Kutu 12 Giriş 1 Çıkış

Çin tarafından sağlanan 1500V DC Birleştirici Kutu 12 Giriş 1 Çıkış üretici Zhejiang Soutya New Energy LLC, 1500 V DC PV birleştiricidir Yüksek dayanıklılık için IP66 dereceli alüminyum alaşımlı muhafaza içine yerleştirilmiştir ve güvenilir dış mekan servisi.

İçerisine 12 DC sigorta tutucusu, 1 ana DC MCCB, 2 DC aşırı gerilim koruyucu monte edilir cihazları, 1 adet akım ölçüm ünitesi, 1 adet pozitif/negatif bara sistemi ve entegre aşırı akım, izolasyon, dalgalanma sağlayan çıkış terminalleri, Büyük ölçekli fotovoltaik için topraklama ve isteğe bağlı sızıntı koruması bitkiler.

Teknik Parametre

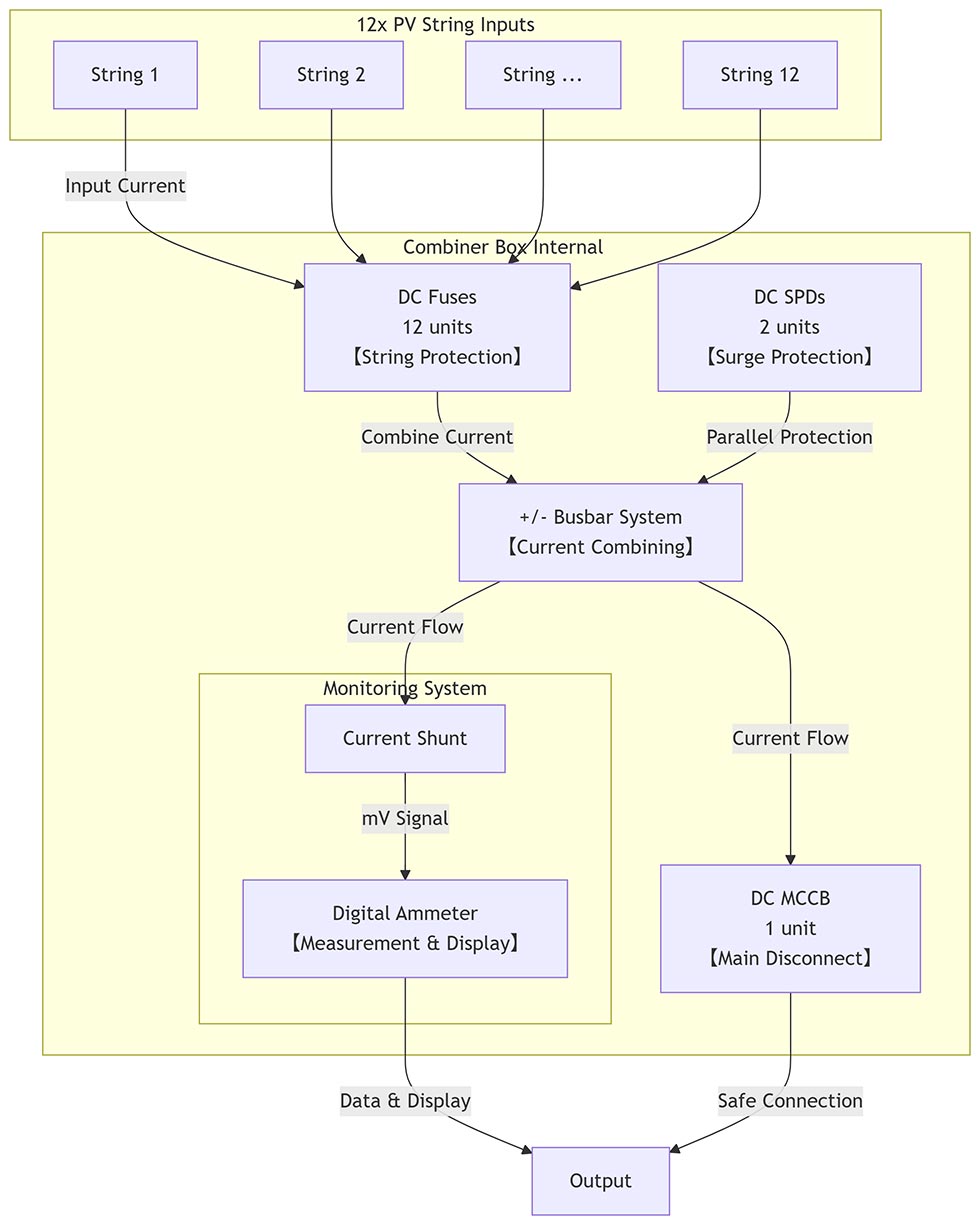

Bağlantı Şeması

Uygulama senaryoları

1. Hizmet ölçeğinde yere monteli PV santralleri

Diziler ve merkezi invertörler arasında konuşlandırılan kutu, 12 giriş dizisi, kablonun evden çalışmasını azaltır ve kaynaşmış, İnvertör odasına aşırı gerilim korumalı ve MCCB izolasyonlu DC çıkışı.

2. Büyük ticari ve endüstriyel çatı sistemleri

Geniş fabrika çatılarında ünite birden fazla diziyi tek bir çatıda toplar emniyet kemeri, çatı geçişlerini en aza indirir ve yerel izolasyon sağlar. tüm diziyi kapatmadan bakım.

3.1500 V DC agrivoltaik / balık-PV kurulumları

IP66 alüminyum muhafaza ve neme, toza ve aşırı gerilime karşı aşırı gerilim koruması sıfırlanabilir MCCB güvenli kilitlemeye izin verirken sahada oluşturulan geçici olaylar Tarım işlemleri veya temizlik döngüleri sırasında.

4.Çöl ve yüksek ışınımlı güneş parkları

–40 °C ila +60 °C için tasarlanan muhafaza, kuma ve UV ışınlarına dayanıklıdır; the akım ölçüm ünitesi, gerçek zamanlı dizi düzeyinde veriyi SCADA'ya besler geniş çöl dizilerinde fay konumu.

5.Prefabrik kızak veya izleyici DC göbekleri

Kompakt 12'ye 1 tasarım doğrudan izleyici iskelelerine veya kızaklara cıvatalanır. En son IEC 60269-6 ve IEC standartlarını karşılarken ürün reçetesi ve işçilik maliyetlerini azaltır 1500 V DC PV düzenekleri için 61439-2 gereksinimleri.
