200-4000A Bıçak Anahtarı Neden Yüksek Akım Güç İzolasyonu İçin Kritik Bir Seçimdir?

Soyut:Endüstriyel dağıtım, enerji depolama, fotovoltaik sistemler, jeneratör kurulumları ve diğer yüksek akımlı elektrik uygulamalarında güvenilir izolasyon esastır.200-4000A Bıçak AnahtarıitibarenGüneyyaalçak gerilim güç sistemleri için güvenilir anahtarlama ve görünür kesinti izolasyonu sağlamak üzere tasarlanmıştır. Sağlam yapısı, farklı akım değerleri için kanat konfigürasyonları, kalay kaplı iletken bileşenler ve GB/T 14048.3 ve IEC/EN 60947-3 uyumluluğu ile bu tip bıçaklı anahtar, bakımı basitleştirirken ve çalışma güvenliğini artırırken zorlu elektriksel izolasyon gereksinimlerini destekleyebilir.

İçindekiler

• 200-4000A Bıçak Anahtarı Nedir?
• Yüksek Akım İzolasyonu Neden Önemlidir?
• 200-4000A Bıçaklı Anahtarın Temel Özellikleri Nelerdir?
• Ana Özellikler ve Yapılandırmalar Nelerdir?
• 200-4000A Bıçaklı Anahtar Nerelerde Kullanılabilir?
• Doğru Bıçak Anahtarını Nasıl Seçmelisiniz?
• Kurulum ve Bakım Güvenilirliğini Nasıl Artırabilirsiniz?
• Sıkça Sorulan Sorular
• Çözüm

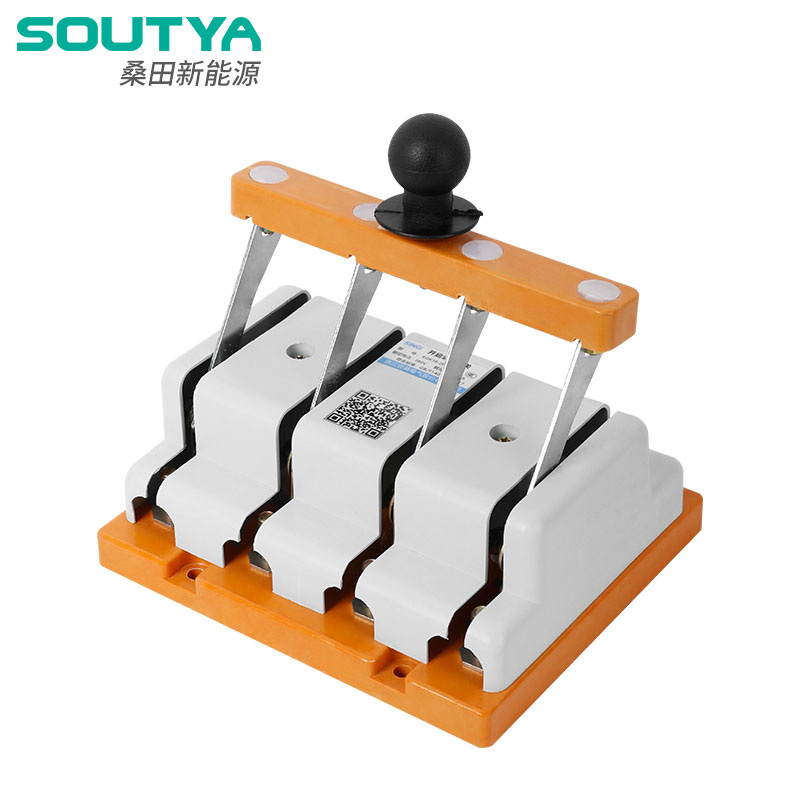

200-4000A Bıçak Anahtarı Nedir?

A 200-4000A Bıçak Anahtarıalçak gerilim elektrik dağıtım sistemleri için tasarlanmış yüksek akım anahtarlama ve izolasyon cihazıdır. Öncelikle sık çalıştırma için tasarlanan geleneksel kontrol anahtarının aksine, bıçaklı anahtar açıldığında iletken bileşenler arasında net bir fiziksel ayrım sağlar. Bu görünür izolasyon, elektrik denetimi, servis, bakım ve kilitleme/etiketleme prosedürleri sırasında özellikle değerli olabilir.

Güneyya tarafından sağlanan SYK18 serisi, yüksek akım uygulamalarını kapsar ve dağıtım kutularında, kontrol panellerinde, ana bağlantı kesme konumlarında, enerji depolama sistemlerinde, fotovoltaik ekipmanlarda, bara bölümlerinde ve jeneratörle ilgili kurulumlarda kullanılmak üzere tasarlanmıştır. Üreticinin yayınlanmış spesifikasyonları, GB/T 14048.3 ve IEC/EN 60947-3'ü geçerli standartlar olarak tanımlar.

Tedarik ekipleri için bu ürünün temel değeri yalnızca yüksek akım değeri değildir. Anahtar, akım taşıma kapasitesini basit bir mekanik yapı ve görünür kesinti izolasyonuyla birleştirerek bakım personelinin açıkça tanımlanabilir bir izolasyon noktasına ihtiyaç duyduğu uygulamalar için uygun hale getirir.

Yüksek Akım İzolasyonu Neden Önemlidir?

Elektrik sistemleri büyüdükçe yanlış izolasyon prosedürünün sonuçları da daha ciddi hale gelir. Endüstriyel tesisler, batarya enerji depolama sistemleri, PV kurulumları ve jeneratör sistemleri önemli miktarda çalışma akımı içerebilir. Düzgün seçilmiş bir izolasyon cihazı, bakım çalışmaları başlamadan önce kontrollü bir ayırma noktası oluşturulmasına yardımcı olur.

Yüksek akımlı bir bıçak anahtarı birçok pratik fayda sağlayabilir:

• Temiz izolasyon:Fiziksel bıçak konumu kolayca tanınabilen bir açık durum sağlar.
• Bakım desteği:Özel bir bağlantı kesme noktası, planlanan servis prosedürlerini basitleştirebilir.
• Yüksek akım uyumluluğu:Modeller kurulumun mevcut gereksinimlerine göre seçilebilir.
• Mekanik basitlik:Temel çalışma mekanizması karmaşık elektronik kontrol sistemlerine bağımlılığı azaltabilir.
• Sistem entegrasyonu:Bıçaklı anahtarlar dağıtım dolaplarına, bara sistemlerine, ESS ekipmanlarına ve jeneratör uygulamalarına dahil edilebilir.

Örneğin Soutya, PCS'nin kapatılmasının ardından görünür bir izolasyon boşluğu oluşturmak için anahtarın ana kesiciden sonra monte edilebildiği 0,4 kV enerji depolama kabinlerindeki uygulamaları açıklıyor.

200-4000A Bıçaklı Anahtarın Temel Özellikleri Nelerdir?

Yüksek akım bıçaklı anahtarın performansı, nominal amperden daha fazlasına bağlıdır. Kontak yapısı, basınç, iletken malzemeler, mekanik konfigürasyon ve kurulum koşullarının tümü uzun vadeli güvenilirliği etkiler.

1. Farklı Blade Konfigürasyonları

Güneyya'nın ürün bilgilerine göre 200A ve 400A versiyonları tek kanat kullanırken, 600A, 1000A ve 1500A versiyonları çift kanat kullanıyor. Bu konfigürasyon iletken yapının farklı akım seviyelerine ve mekanik gereksinimlere uyarlanmasına olanak tanır.

2. Geliştirilmiş Temas Basıncı

Temas basıncını korumaya yardımcı olmak için bıçakların her iki tarafına yaprak yaylar takılmıştır. Kararlı temas basıncı önemlidir çünkü zayıf temas direnci artırabilir, ısı üretebilir ve elektriksel güvenilirliği azaltabilir.

3. Kalay Kaplamalı İletken Bileşenler

Bıçaklar, bağlantı plakaları ve kontaklar kalay kaplıdır. Bu yüzey işleminin, özellikle zorlu elektrik ortamlarıyla ilgili olan yüzey korumasını ve kablo bağlantılarının kontak performansını iyileştirmesi amaçlanmaktadır.

4. Görünür Kırılma İzolasyonu

Bıçaklı anahtarın en pratik avantajlarından biri, iletken yolun ayrıldığını görsel olarak doğrulayabilmesidir. Bu özellik özellikle bakım personelinin izolasyona ilişkin bariz bir fiziksel göstergeye ihtiyaç duyduğu durumlarda kullanışlıdır.

5. Yüksek Akım Tasarım Esnekliği

Daha büyük kurulumlar için akım değerleri binlerce ampere kadar çıkabilir. Bu, ürün kategorisini yüksek kapasiteli bara sistemleri, büyük enerji depolama ekipmanları, altyapı altyapısı ve jeneratör uygulamalarıyla alakalı hale getirir.

Ana Özellikler ve Yapılandırmalar Nelerdir?

Bir değerlendirirken200-4000A Bıçak Anahtarıalıcılar, yalnızca maksimum akım sayısına dayalı bir model seçmek yerine elektrik değerini, bıçak düzenini, amaçlanan uygulamayı, kurulum konumunu ve geçerli standartları karşılaştırmalıdır.

Yayınlanan ürün sayfası, 4000A'ya kadar olan her değer için tüm ayrıntılı elektrik parametrelerini sağlamadığından, alıcıların, üretim siparişi vermeden önce gerekli akım, voltaj, kutup düzeni, kurulum yöntemi ve uygulamaya ilişkin tam teknik veri sayfasını talep etmesi gerekir.

200-4000A Bıçaklı Anahtar Nerelerde Kullanılabilir?

Geniş akım aralığı, bu tür anahtarların çoklu yüksek akımlı elektrik uygulamaları için uygun olmasını sağlar. Soutya özellikle birkaç temsili senaryoyu belirliyor.

Endüstriyel Enerji Depolama Sistemleri

Endüstriyel ESS dolaplarında bıçaklı anahtar, ana kesiciden sonra görünür bir kesme izolasyon noktası görevi görebilir. Bu, teknisyenlerin bakım sırasında açıkça tanımlanabilir bir ayırma noktası oluşturmasına olanak tanır.

Alçak Gerilim Bara Bölümü İzolasyonu

2000A, 2500A ve 3150A gibi büyük akım versiyonları bara bağı izolasyon uygulamaları için kullanılabilir. Soutya, bu konfigürasyonların mekanik izolasyonun önemli olduğu alçak gerilim bara bölümü uygulamaları için uygun olduğunu belirtiyor.

PV Birleştirici Kutu Uygulamaları

Fotovoltaik sistemlerde DC izolasyonu için özelleştirilmiş konfigürasyonlar kullanılabilir. Ancak PV ortamında kullanıldığında anahtarın sistem voltajına, DC anahtarlama gereksinimlerine, ark özelliklerine ve geçerli standartlara göre özel olarak seçilmesi gerekir.

Jeneratör ve Şebeke İzolasyonu

Bıçaklı anahtarlar, jeneratör uygulamalarında otomatik transfer anahtarı ekipmanının yukarı akışına da yerleştirilebilir. Fiziksel bir izolasyon noktası, bakım işlemleri sırasında istenmeyen geri beslemenin önlenmesine yardımcı olabilir. Soutya, bir uygulama örneği olarak jeneratör sistemleri için 3150A konfigürasyonunu tanımlamaktadır.

Doğru Bıçak Anahtarını Nasıl Seçmelisiniz?

Mühendislik ve satın alma ekipleri için doğru modeli seçmek, sistem düzeyinde bir değerlendirme gerektirir. Aşağıdaki faktörleri göz önünde bulundurun:

1. Anma akımı:Sürekli çalışma akımını ve gerekli tasarım marjını belirleyin.
2. AC veya DC uygulaması:Seçilen konfigürasyonun özellikle amaçlanan akım tipi ve gerilime uygun olup olmadığını doğrulayın.
3. Gerilim derecesi:Gerçek sistem voltajıyla uyumluluğu doğrulayın.
4. Kısa devre dayanım gereksinimleri:Muhtemel arıza akımını ve gerekli dayanma süresini değerlendirin.
5. Bıçak konfigürasyonu:Tek veya çift bıçaklı düzenlemenin uygun olup olmadığını onaylayın.
6. Kurulum boyutları:Kabin alanını, bara düzenlemesini, terminalleri ve çalıştırma erişimini kontrol edin.
7. Çalışma yöntemi:Kol konumunu, önden çalıştırmayı, kilitlemeyi ve kilitleme/etiketleme gereksinimlerini göz önünde bulundurun.
8. Standartlar ve sertifikasyon:Hedef pazarın ve projenin gerektirdiği standartlara uygunluğu doğrulayın.

Bıçak anahtarını devre kesiciden ayırmak da önemlidir. Bıçaklı anahtar öncelikle anahtarlama ve izolasyon işlevleri için seçilir ve otomatik olarak aşırı akım veya kısa devre korumasının yerine geçmemelidir. Sistem tasarımcıları bunu uygun yukarı ve aşağı yöndeki koruyucu cihazlarla koordine etmelidir.

Kurulum ve Bakım Güvenilirliğini Nasıl Artırabilirsiniz?

Sağlam bir bıçak anahtarı bile yanlış monte edilirse veya bakımı yetersiz yapılırsa düşük performans gösterebilir. Elektrik mühendisleri ve bakım ekipleri, üreticinin kurulum talimatlarına ve geçerli elektrik güvenliği düzenlemelerine uymalıdır.

• Anahtar değerinin gerçek sistem gereksinimleriyle eşleştiğini doğrulayın.
• Tüm bağlantıların üreticinin belirttiği gereksinimlere göre uygun şekilde sıkıldığından emin olun.
• Temas yüzeylerini kirlenme, oksidasyon, aşırı ısınma veya anormal aşınma açısından periyodik olarak inceleyin.
• Çalıştırma mekanizmasının aşırı direnç olmadan sorunsuz hareket edip etmediğini kontrol edin.
• Yeterli mesafeyi koruyun ve enerjili bileşenlerle kazara teması önleyin.
• Bakım sırasında uygun kilitleme/etiketleme prosedürlerini kullanın.
• Bir anahtarı asla belirtilen elektrik değeri veya uygulama koşulları dışında çalıştırmayın.

Kritik kurulumlar için periyodik inceleme, tesisin önleyici bakım programına dahil edilmelidir. Herhangi bir anormal sıcaklık artışı, renk değişikliği, hasarlı yalıtım, gevşek bağlantı veya mekanik deformasyon yetkili personel tarafından araştırılmalıdır.

Sıkça Sorulan Sorular

200-4000A Bıçak Anahtarı için hangi güncel değerler mevcut?

Ürün serisi geniş bir 200-4000A aralığını kapsamaktadır. Yayınlanan sayfada özellikle 200A ve 400A için tek kanatlı konfigürasyonlar ve 600A, 1000A ve 1500A için çift kanatlı konfigürasyonlar tanımlanmaktadır. Daha yüksek akım gereksinimleri için alıcıların tam modeli ve konfigürasyonu üreticiyle teyit etmesi gerekir.

SYK18 bıçak anahtarı hangi standartları takip ediyor?

Güneyya, SYK18 serisinin GB/T 14048.3 ve IEC/EN 60947-3'e göre tasarlandığını belirtiyor. Projeye özel sertifikasyon ve uyumluluk gereklilikleri, satın almadan önce yine de teyit edilmelidir.

Bıçaklı anahtar devre kesicinin yerini alabilir mi?

Genel olarak değil. Bir bıçak anahtarı esas olarak anahtarlama ve izolasyon için tasarlanmıştır. Devre kesiciler aşırı yük ve kısa devre durumlarının kesilmesi gibi koruyucu işlevler sağlar. İki cihaz, koordineli bir elektriksel koruma sisteminin parçası olarak birlikte çalışabilir.

Yüksek akımlı bıçak anahtarı yaygın olarak nereye kurulur?

Tipik uygulamalar arasında endüstriyel ESS kabinleri, alçak gerilim bara bölümleri, PV elektrik ekipmanı, dağıtım kutuları, kontrol panelleri, jeneratör sistemleri ve ana bağlantı kesme konumları bulunur.

200-4000A Bıçak Anahtarı satın almadan önce neyi onaylamalıyım?

Nominal akımı, çalışma voltajını, AC/DC uygulamasını, kutup düzenlemesini, kısa devre dayanım gereksinimini, kurulum boyutlarını, bağlantı yöntemini, çalıştırma mekanizmasını, standartları ve projeye özel sertifika gerekliliklerini doğrulayın.

Çözüm

The 200-4000A Bıçak AnahtarıGüvenilir mekanik çalışmanın ve net bakım ayrımının önemli olduğu yüksek akım anahtarlama ve görünür elektrik izolasyonu için pratik bir çözümdür. Soutya'nın SYK18 serisi, çoklu akım konfigürasyonlarını, yaprak yaylı temas basıncını, kalay kaplı iletken bileşenleri ve endüstriyel ESS, PV sistemleri, alçak gerilim bara bölümleri ve jeneratör kurulumlarını kapsayan uygulamaları birleştirir. Mühendisler ve satın alma profesyonelleri için doğru modelin seçimi her zaman projenin gerçek elektrik parametreleri ve güvenlik gereksinimleriyle başlamalıdır.

Endüstriyel, ticari, PV, ESS veya jeneratör projesi için güvenilir bir yüksek akım izolasyon çözümü arıyorsanız,bize Ulaşıngerekli akım değerini, voltajı, konfigürasyonu, uygulama koşullarını ve teknik özellikleri görüşmek üzere. Soutya, elektrik sisteminize uygun bıçaklı anahtar çözümünü değerlendirmenize yardımcı olabilir ve satın alma gereksinimleriniz için profesyonel destek sağlayabilir.
