DC 1500V Sigorta Tutucu

Çinli üretici Zhejiang Soutya New Energy LLC tarafından sağlanan SYF5-50P DC 1500V Sigorta tutucusu, genellikle daha büyük ticari çatıların, tarımsal seraların veya 30–50 kW ve üzeri orta ölçekli yere monteli PV tesislerinin dizi birleştirici kutularında kullanılan özel bir aşırı akım koruma cihazıdır.
Temel Özellikler
Işık göstergesi, sigorta telinin durumunu açıkça bilir.
Kolu açın, yukarı doğru çekilebilir, sigorta telini değiştirmek daha kolaydır.
Perçin artı ultrasonik kaynak daha sağlamdır, kablolar bölünmez.
PV birleştirici kutusunda uygulama.

Talep Gönder

Ürün Açıklaması

SYF5-50P DC 1500V Sigorta Tutucu, 50 A fotovoltaik güvenlik taşıyıcısı Çinli üretici Zhejiang Soutya New Energy LLC tarafından sağlanan UV'ye dayanıklı polikarbonattan yapılmış panel montajlı koruma ünitesi Uzun süreli dış mekan performansı için muhafaza ve IP65 dereceli sızdırmazlık. tutucu, 10 × 38 mm gPV sigorta elemanını (genel olarak 2,2 × 13,2 cm) kilitler ve görünür kesinti ile 25 kA kesme kapasitesi arıza giderme sağlar gösterge ve bakım güvenliği, fabrika kablolaması pozitif, negatif iken ve PE sonlandırmaları güvenilir topraklama sürekliliği sağlar. için tasarlandı tek veya çok dizili PV alt dizileri sayesinde temel aşırı akım sağlar izolasyon ve eşpotansiyel bağlanma.

Teknik Parametre

Modeli	SYF5-50P
Kutup sayısı	1P
Standarda göre	IEC60269
Nominal çalışma gerilimi Ue V DC	1500VDC
Anma akımı A olarak	2-50A
Kesme kapasitesi kA	20kA/25kA
Koruma seviyesi	IP20
Kablolama mm²	1-16mm²
Çalışma sıcaklığı aralığı	-50°C~+90°C
Rakım	≤2000m
Bağıl nem	+20°C,≤90%
	+30°C,≤80%
	+40°C,≤70%
Kurulum Ortamı	Önemli bir titreşim ve şok yok
Kurulum Kategorisi	Sınıf III

Uygulama senaryoları

1. Yardımcı ölçekli PV birleştirici kutular

50 A'ya kadar 182/210 mm modüllerden oluşan 1 500 V DC dizisi; 10,3 × 85 mm sigorta bağlantıları dizi başına 28–40 A'ya izin vererek kutu sayısını 2,5 MW'lık bloklar halinde azaltın.

2.Büyük ticari / endüstriyel çatılar ≥ 30 kW

1 300–1 500 V MPPT'ye sahip üç fazlı 50 kW–110 kW invertörler, 25 Güvenilir ark söndürme için kA kesme kapasitesi ve 1 mm kontak aralığı.

3.Konteynerli batarya enerji depolama sistemleri (BESS)

2,5 MWh'ye kadar 1 200–1 500 V DC akü rafı; 50 A sınıfı her rafı korur 25 kA Icu ise tam akü kısa devre akımını yönetir.

4.150 kW–400 kW DC hızlı şarj istasyonları

Doğrultucu grubu ile dağıtıcı arasındaki 1 000–1 500 V DC barasını korur; sigorta izolatörü bakım sırasında kapanmadan güvenli bir şekilde çekilmeye olanak sağlar tüm şarj ünitesini aşağı indir.

5.PV + depolama EV şarj merkezleri

Aynı 1 500 V veri yolunda çift kullanım: PV giriş dizisi başına bir sigorta izolatörü ve Yedek parçaları ve lojistiği basitleştirmek için akü rafı başına bir tane daha.

6. Çöl veya yüzen PV tesisleri

−50 °C ile +90 °C arası çalışma aralığı ve IP20 parmak korumalı terminallere dayanıklılık zorlu dış mekan veya yüksek nemli ortamlar; 85 mm sigorta elemanı daha yüksek verim sağlar Uzun kablo geçişleri için geçiş sağlar.

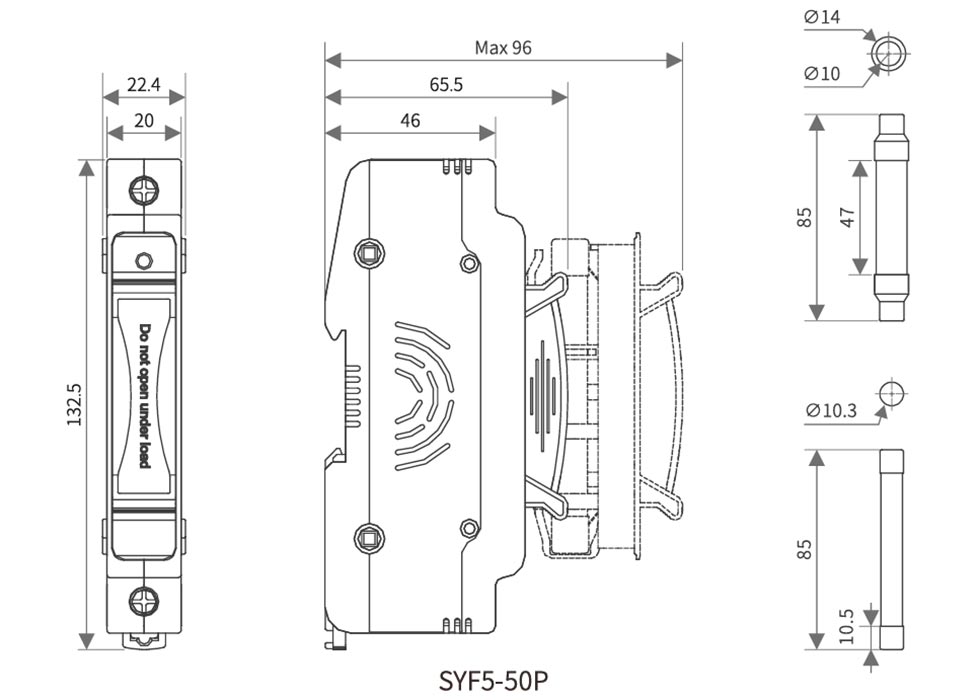

Görünüm ve Montaj Boyutları

DC 1500V Fuse Holder

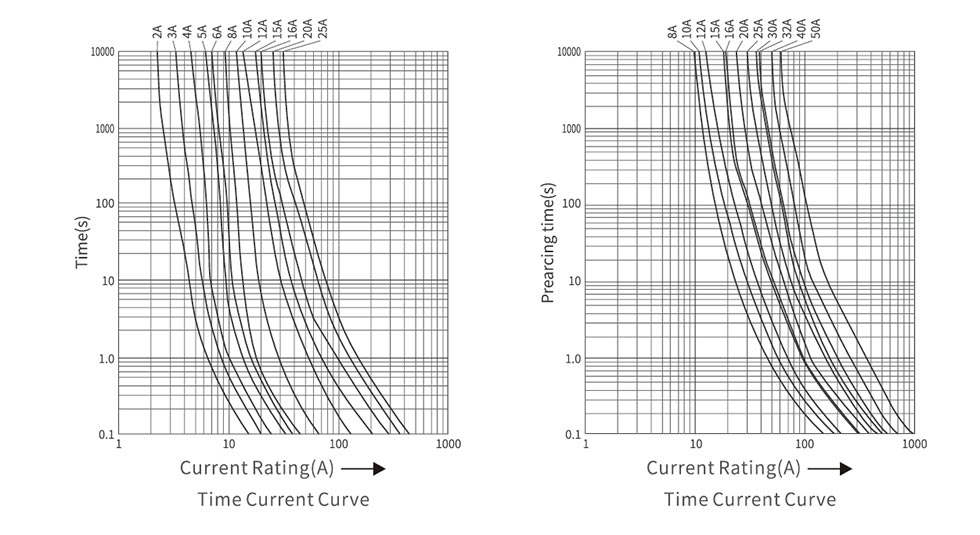

DC Bağlantı Şeması

DC 1500V Fuse Holder

Sigorta çekirdeği boyutu (mm)	Nominal akım (A)	Nominal gerilim (V)	Güç kaybı		Joule integrali
			Güç kaybı		Joule integrali
			0,7 inç (W)	1,01n (K)	Ark ön joule integrali P't(A²s)	Toplam erimejoule integrali I²t(A²s)
			0,7 inç (W)	1,01n (K)	Ark ön joule integrali P't(A²s)	Toplam erimejoule integrali I²t(A²s)
10,3x38	2	1000	0.8	1.72	2	3.3
10,3x38	3	1000	0.96	1.77	3	11
10,3x38	4	1000	1.1	1.86	5	27
10,3x38	5	1000	1.15	1.95	7	46
10,3x38	6	1000	1.24	2.08	12	89
10,3x38	8	1000	1.32	2.25	7	31
10,3x38	10	1000	1.41	2.39	9	68
10,3x38	12	1000	1.49	2.64	17	136
10,3x38	15	1000	1.54	2.91	28	215
10,3x38	16	1000	1.58	2.97	32	255
10,3x38	20	1000	1.87	3.52	50	392
10.3×38	25	1000	2.25	4.22	66	508
10,3x38	30	1000	2.35	4.41	106	821
10,3x38	32	1000	2.4	4.5	125	976
10.3×85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10.3×85	4	1500	1.69	3.19	8	14
10.3×85	5	1500	1.71	3.22	11	22
10.3×85	6	1500	1.73	3.25	15	30
10.3×85	8	1500	1.79	3.36	9	35
10.3×85	10	1500	1.99	3.74	10	98
10.3×85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10.3×85	16	1500	2.69	5.06	16	190
10.3×85	20	1500	3	5.65	34	400
10.3×85	25	1500	4.11	7.7	80	600
10.3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
