DC 1000V Sigorta Tutucu

Soutya'nın SYF5-DC 1000V Sigorta Tutucusu, CE sertifikasıyla güvenilir koruma sunar. Çin merkezli üretici Zhejiang Soutya New Energy LLC tarafından sağlanan rekabetçi bir fiyat teklifi için bugün bizimle iletişime geçin!, güneş enerjisi birleştirici kutusu için 20 kA kesme kapasitesiyle 1000 V DC, 2–32 A koruma sağlar.
Temel Özellikler
Işık göstergesi, sigorta telinin durumunu açıkça bilir.
Kolu açın, yukarı doğru çekilebilir, sigorta telini değiştirmek daha kolaydır.
Perçin artı ultrasonik kaynak daha sağlamdır, kablolar bölünmez.
PV birleştirici kutusunda uygulama.

Talep Gönder

Ürün Açıklaması

Soutya'nın SYF5-3DC 1000V Sigorta Tutucusu, CE sertifikasıyla güvenilir koruma sunar. Rekabetçi bir teklif için bugün bizimle iletişime geçin! Çinli üretici Zhejiang Soutya New Energy LLC'den 3-15kW konut PV'si için 1000 V DC, 2–32 A, 20 kA kesme cihazıdır birleştirici kutu.

karakteristik

SYF5 serisi sigorta kabuğu, yüksek erime noktalı PA66 malzemeden yapılmıştır. daha güvenli ve daha güvenilir.
Eriyebilir çekirdek, saf gümüş levhadan yapılmış değişken kesitli bir eriyiktir. yüksek mukavemetli porselenden yapılmış bir eritme tüpü içinde kapsüllenmiştir. Erime tüp kimyasal olarak işlenmiş yüksek saflıkta kuvars kumu ve özel Kimyasallara ark söndürme aracı olarak muamele edilir. Erimenin iki ucu uç kapaklara nokta kaynağı ile sıkıca bağlanır.

Uygulama senaryoları

1. Konut çatı PV'si (3–15 kW)

Tek fazlı 5–10 kW veya üç fazlı 10–15 kW için 1000 V DC dizi kutularına uyar sistemler; 10,3 × 38 mm sigorta bağlantıları, yaygın 6–25 A dizi sigortalarla eşleşir.

2.Küçük otopark ve balkon güneş enerjisi kitleri

1000 V değeri, 2-4 dizi 450 W modülü kapsar; kompakt 1P izolatör tasarrufu sağlar modüllerin altına monte edilmiş plastik IP65 muhafazalardaki alan.

3.Ev tipi hibrit invertör-akü devreleri

İçerisinde 600–800 V DC baraya kadar kademeli 48 V/51,2 V akü yığınlarını yalıtır 5–10 kW hibrit üniteler; 20 kA kırma kolları akü kısa devre arızalarında.

4.Yerli EV AC şarj cihazları (7–11 kW)

Şarj cihazları dahili 800 V DC PFC veriyolunu kullandığında SYF5-32P bakım sağlar DC bağlantı kapasitöründen önce izolasyon.

5.Düşük güçlü DC aydınlatma / bahçe mikro ızgaraları

Küçük PV direkleriyle beslenen 380 V/750 V DC bahçe veya sokak lambası otobüsünü korur; PA66 muhafaza, dış mekan sıcaklıklarında -40 °C ila +90 °C'ye dayanıklıdır.

Teknik Parametre

Modeli	SYF5-32P
Kutup sayısı	1P
Standarda göre	IEC60269-1 IEC60269-6


Nominal çalışma gerilimi Ue VDC	1000VDC
Anma akımı A'da	2-32A
Kesme kapasitesi kA	20 kA
Koruma seviyesi	IP20
Kablolama Mm²	1-10mm²
Çalışma sıcaklığı aralığı	-40°C~+90°C

Rakım	≤2000m
Bağıl nem	+20°C, ≤%90 +30°C, ≤%80 +40°C, ≤70%

Kurulum Ortamı	Önemli bir titreşim ve şok yok

Kurulum Kategorisi	Sınıf III

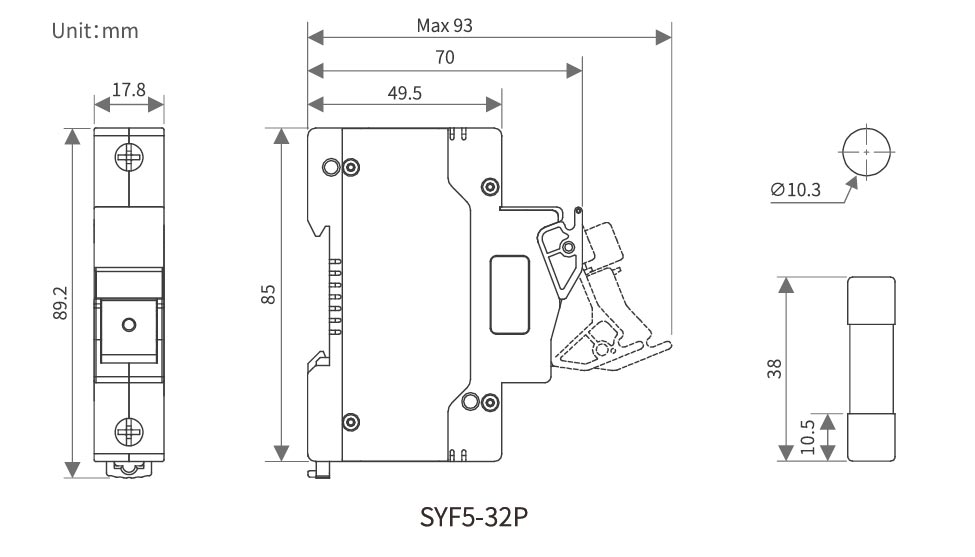

Görünüm ve Montaj Boyutları

DC 1000V Fuse Holder

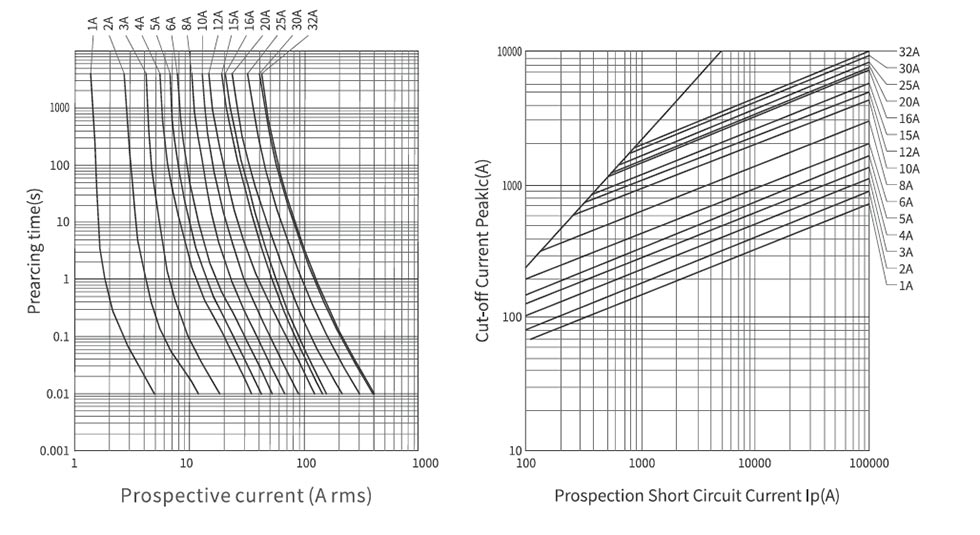

DC Bağlantı Şeması

DC 1000V Fuse Holder

Sigorta çekirdeği boyutu (mm)	Nominal akım (A)	Nominal gerilim (V)	Güç kaybı		Joule integrali
			Güç kaybı		Joule integrali
			0,7In(W)	1,01n (G)	Ark ön joule integrali P't(A²s)	Toplam erimejoule integrali I²t(A²s)
			0,7In(W)	1,01n (G)	Ark ön joule integrali P't(A²s)	Toplam erimejoule integrali I²t(A²s)
10,3x38	2	1000	0.8	1.72	2	3.3
10,3x38	3	1000	0.96	1.77	3	11
10,3x38	4	1000	1.1	1.86	5	27
10,3x38	5	1000	1.15	1.95	7	46
10,3x38	6	1000	1.24	2.08	12	89
10,3x38	8	1000	1.32	2.25	7	31
10,3x38	10	1000	1.41	2.39	9	68
10,3x38	12	1000	1.49	2.64	17	136
10,3x38	15	1000	1.54	2.91	28	215
10,3x38	16	1000	1.58	2.97	32	255
10,3x38	20	1000	1.87	3.52	50	392
10.3×38	25	1000	2.25	4.22	66	508
10,3x38	30	1000	2.35	4.41	106	821
10,3x38	32	1000	2.4	4.5	125	976
10.3×85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10.3×85	4	1500	1.69	3.19	8	14
10.3×85	5	1500	1.71	3.22	11	22
10.3×85	6	1500	1.73	3.25	15	30
10.3×85	8	1500	1.79	3.36	9	35
10.3×85	10	1500	1.99	3.74	10	98
10.3×85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10.3×85	16	1500	2.69	5.06	16	190
10.3×85	20	1500	3	5.65	34	400
10.3×85	25	1500	4.11	7.7	80	600
10.3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920

Zhejiang Soutya New Energy LLC
