Tek Fazlı DC + AC Birleştirici Kutu 600V 1000V 2 Giriş 2 Çıkış Endüstriyel Kutu

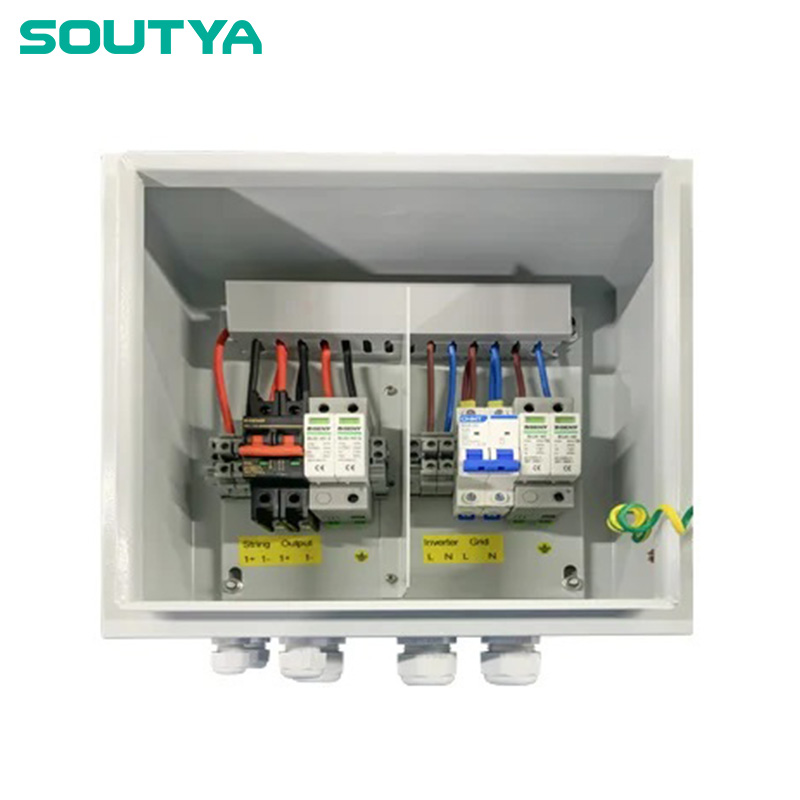

Tek Fazlı DC + AC Birleştirici Kutu 600V 1000V 2 Giriş 2 Çıkış Endüstriyel Kutu, Çinli üretici Zhejiang Soutya New Energy LLC tarafından sağlanan 600 V – 1000 V DC ve 230 V AC hibrit birleştirici-izolatör ünitesi, Dayanıklılık için UV stabilizasyonlu polikarbonat muhafaza ve IP65 dereceli sızdırmazlık dış mekan konuşlandırması. Muhafaza üç kafes tipi döner DC izolatörünü barındırır anahtarlar (PV dizi-1, dizi-2 ve akü dizisi devrelerine özel) artı iki adet 1000 V DC aşırı gerilim koruyucu cihaz ve üç gPV sigorta tutucusu sağlarken aşırı akım ve aşırı voltaj koruması sağlar görünür kırılma izolasyonu. Fabrikada kablolanmış DC baraları, pozitif, negatif ve PE, Güvenilir topraklama sürekliliği sağlayın. Tek fazlı AC tarafında entegre 2 kutuplu RCBO 40 A 30 mA Tip A, iki adet tek kutuplu MCB ve bir adet 275 V AC parafudr alev geciktirici bir bölmenin arkasına monte edilmiştir. bakım güvenli yük kesme, toprak arızası ve aşırı gerilim bağışıklığı bir arada duvara kilitlenebilir dolap. 2 telli PV ve BESS alt dizileri için tasarlanmış olup, için gerekli birleştirme, manuel izolasyon ve eşpotansiyel bağlamayı sağlar. hafif endüstriyel çatılar, araba iskelesi gölgelikleri ve küçük ticari sistemler 15 kW'a kadar.

1. Küçük Ticari Çatılar

2 telli giriş kapasitesi ve tek fazlı çıkış, Kurulumcuların DC girişlerini birleştirmesine ve izole etmesine olanak tanıyan 5–15 kW çatı üstü dizileri mevcut 230 V dağıtım için hazır bir AC beslemesi alırken tahta.

2. Araç Limanı ve Kanopi Yapıları

Sığ, IP65 duvara monte muhafazası dar sütun kirişlerinin içine sığar, park barınaklarına PV dizilerinin, akünün bulunduğu düzgün, kilitlenebilir bir nokta sağlar yedekleme ve invertör AC birleştirilir ve araç sırasında güvenli bir şekilde kapatılır bakım veya temizlik.

3. Hafif Endüstriyel Cephe BIPV

UV ışınlarına karşı dayanıklı polikarbonat ve ön kapıdaki döner kollar aynı hizada çalışmayı sağlar ofis veya depo duvarlarına monte edilerek bakım ekiplerine Hem PV dizilerinin hem de akü dizisinin görünür kopma izolasyonu binaya giriyor.

4. Tarımsal Ahırlar ve Süt Barakaları

Entegre RCBO ve AC/DC aşırı gerilim koruyucuları sağım makinelerini korur, açık havada yaygın olarak görülen yıldırımın neden olduğu geçici olaylardan kaynaklanan soğutucular ve besleme sistemleri üç özel izolatör çiftçilerin PV bağlantısını kesmesine izin verirken, akü veya yük devreleri bağımsız olarak.

5. 15 kW'a kadar Zemine Monte Alt Diziler

Fabrikada kablolanmış DC veri yolları ve tek fazlı AC bölümü, sahadaki montajı azaltır izleyici veya sabit eğimli sıralar için zaman tanıyarak tak ve çalıştır bir hub sunar. iki PV dizisini, bir akü dizisini ve invertör çıkışını tek bir cihazda birleştirir hava koşullarına dayanıklı dolap.
