1000V DC Birleştirici Kutu 4 Giriş 2 Çıkış İzolatör tipi

Çin tarafından sağlanan 1000V DC Birleştirici Kutu 4 Giriş 2 Çıkış İzolatör tipi üretici Zhejiang Soutya New Energy LLC, 1000 V DC PV birleştirici ünitedir yangına dayanıklı bir PC muhafazasına ve IP66 korumasına sahiptir. yüksek dayanıklılık ve güvenilir dış mekan performansı. Cihaz entegre oluyor 2 DC aşırı gerilim koruma cihazı, 8 DC dahil olmak üzere kritik güvenlik bileşenleri sigorta tutucuları ve 2 kafes tipi DC izolatör anahtarı. Bu amaç için tasarlanmıştır kapsamlı izolasyon koruması, sızıntı koruması ve topraklama sağlar 4 telli fotovoltaik sistemlerde koruma.

Teknik Parametre

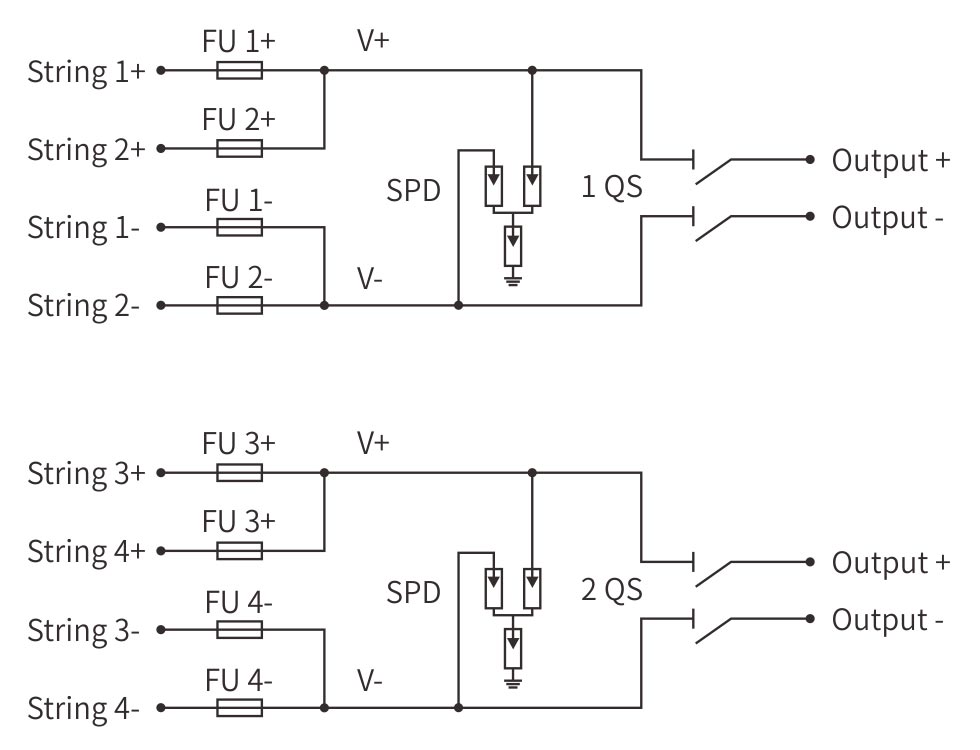

Bağlantı Şeması

Uygulama senaryoları

1.4 Telli Ticari Çatı Katı

Dört PV dizisini çalıştıran büyük mağazalar, atölyeler ve depolar için tasarlandı geniş çatılar boyunca. Kutu bunları iki bağımsız çıkışta birleştirir; Bir invertör atölyeyi beslerken bir diğeri ofisi yedekler. İkiz döner izolatörler saniyeler içinde kilitleme sağlar ve IP66 toz fırtınalarını ve hortumlar dışarı çıktı.

2. Güneş Enerjisi Çiftliği Alt Dizileri

1-10 MW'lık güneş enerjisi çiftliklerinde birleştirici masalara kayar. Dört alt dizi gelir, her biri kendi izolatörüne sahip olan iki homerun kablosu çıkıyor ve bakım ve onarım ekiplerine izin veriyor geri kalanına dokunmadan tel değişimi için alanın yarısını kapatın. Çift SPD'ler yakındaki yıldırım darbelerini yutar.

3. Yüksek Güçlü Tarım

Dört telin pompalara güç sağladığı ahır duvarlarına veya pivotla sulanan alanlara klipsler ve tahıl kurutucuları. Dizi başına ayrı sigortalar toprak arızasını tek seferde durdurur tüm mahsulün su kaynağının kesilmesini önlüyor. UV-dayanıklı IP66 kabuk gülüyor gübre tozu ve günlük yıkamalarda.

4. Güneş Enerjisi Depolama Hibritleri

Akü kulübesine monte edilir: dört dizi girişte, çıkış A hibrit invertöre, B çıkışını MPPT şarj cihazına bağlayın. Her iki yol da bir bükülme ile izole edilebilir kendi kolu sayesinde teknisyenler pilleri değiştirebilir veya invertörü yeniden başlatabilir. kritik yükün karartılması.

5.Uzak Telekom / Şebeke Dışı İstasyonlar

Yedekli DC halkaları besleyen dört ince panelin arkasındaki direğe kayışlar radyolar ve sensörler için. Yangına dayanıklı, IP66 muhafaza -40 °C'ye dayanıklıdır geceler ve çöl güneşi, iki çıkış ayağı iletişim donanımını bile canlı tutar bir taraf servise gittiğinde.
