1000V DC Aşırı Gerilim Koruyucu Cihaz

Çin merkezli tarafından tedarik edilen SYS5-40P 1000V DC Aşırı Gerilim Koruyucu Cihaz üretici Zhejiang Soutya New Energy LLC, 500–1000 V DC, T2 sınıfıdır 40 kA maksimum deşarj akımı ve ≤3,9 kV gerilim korumalı SPD konutlarda yıldırım ve anahtarlama dalgalanmalarını kelepçelemek için tasarlanmış seviye çatı üstü PV dizileri, küçük C&I güneş enerjisi santralleri ve evsel akü depolama sistemler.

Uygulama senaryoları

1. Konut çatı PV'si

5–20 kW tek veya üç fazlı dizi invertörlerin DC tarafına monte edilir, indüklenen yıldırımı ve anahtarlama geçişlerini sıkıştırır; 3,9 kV koruma seviye 600–800 V tel yalıtımını korurken IP20 DIN rayı muhafaza evsel bir dağıtım panosunun içine sığar.

2.Küçük C&I metal güverteli güneş enerjisi santralleri

20–60 kW sistemlerde diziye iki dizi başına bir SPD kurulur birleştirici kutusu. Uzak sinyal kontakları paralel bağlanır ve kablolanır. sürücünün RS-485 portu, sahibinin cep telefonuna “SPD arızası” alarmları gönderiyor uygulama ve yerinde denetimlerin kesilmesi.

3. Ev hibrit PV pil üniteleri

48 V/51,2 V pil yığını ile hepsi bir arada aygıtın 600 V DC veri yolu arasında İnvertör, SPD, DC-DC akü tarafından üretilen anahtarlama dalgalanmalarını önler PV modüllerine yansıma aşamaları.

4.Topluluk DC şarj cihazları ≤80 kW

Güç modüllerini besleyen 750 V DC bara üzerinde SPD ark oluşumunu engeller sık takma/çıkarma döngülerinden kaynaklanan dalgalanmalar, dahili SiC'yi korur MOSFET'ler ve Hall sensörleri.

5.Telekom kulesi güneş enerjisi yenilemeleri

–48 V yük, 800 V PV barayla aynı topraklama ağını paylaşır; SPD Besleyici kablolar boyunca yıldırımın güç barınağına doğru ilerlemesini durdurur, BBU'yu ve nakliye ekipmanını yayında tutmak.

Teknik Parametre

Not:T2 kategorisi SPD öncelikle dağıtım sistemlerinin ana giriş dolaplarında kullanılır.

Aksesuar cihazı

Arıza İzolasyon Cihazı

Dalgalanma koruyucusu bir arıza izolasyon koruma cihazı ile donatılmıştır. Koruyucu aşırı ısınma nedeniyle bozulduğunda, bu cihaz bir gösterge sinyali verirken koruyucuyu otomatik olarak elektrik şebekesinden ayırabilir. Koruyucu normal şekilde çalıştığında gösterge penceresi yeşil renkte görünür; arıza izolasyonundan sonra pencere kırmızı renkte görünür.

Alarm Uzaktan Sinyal Cihazı

Koruyucu uzak sinyal kontaklı olarak üretilebilmektedir. Bu cihaz bir dizi normalde açık ve normalde kapalı kontak içerir. Koruyucu normal şekilde çalıştığında normalde kapalı olan kontak devreye girer. Koruyucunun bir veya daha fazla modülü arızalanırsa, kontak normalde kapalıdan normalde açık duruma geçecek ve normalde açık kontağı etkinleştirerek bir arıza sinyali gönderecektir.

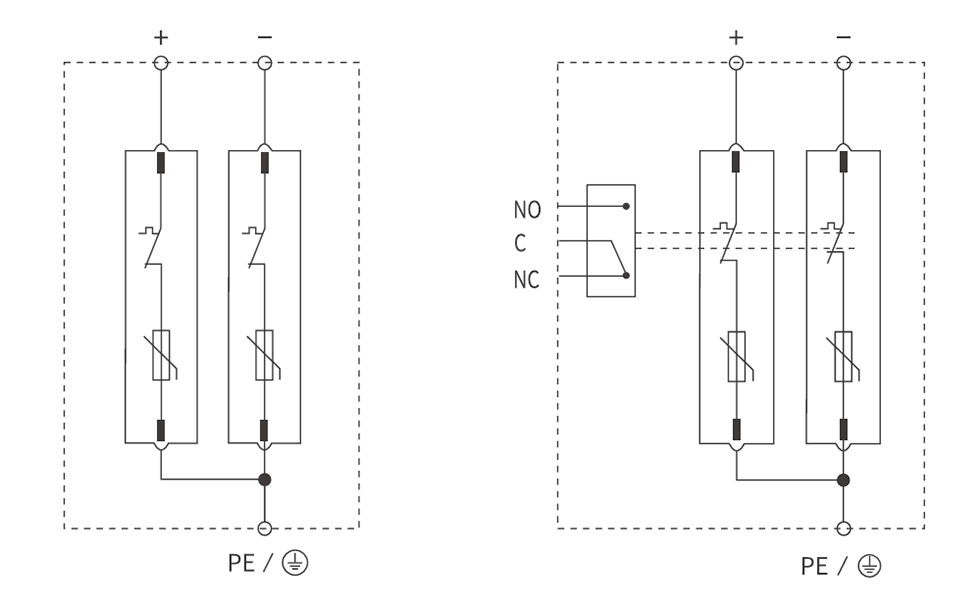

Bağlantı Şeması

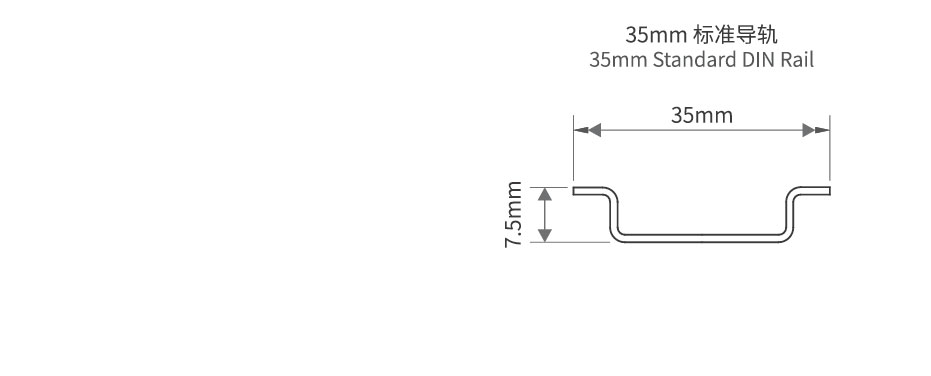

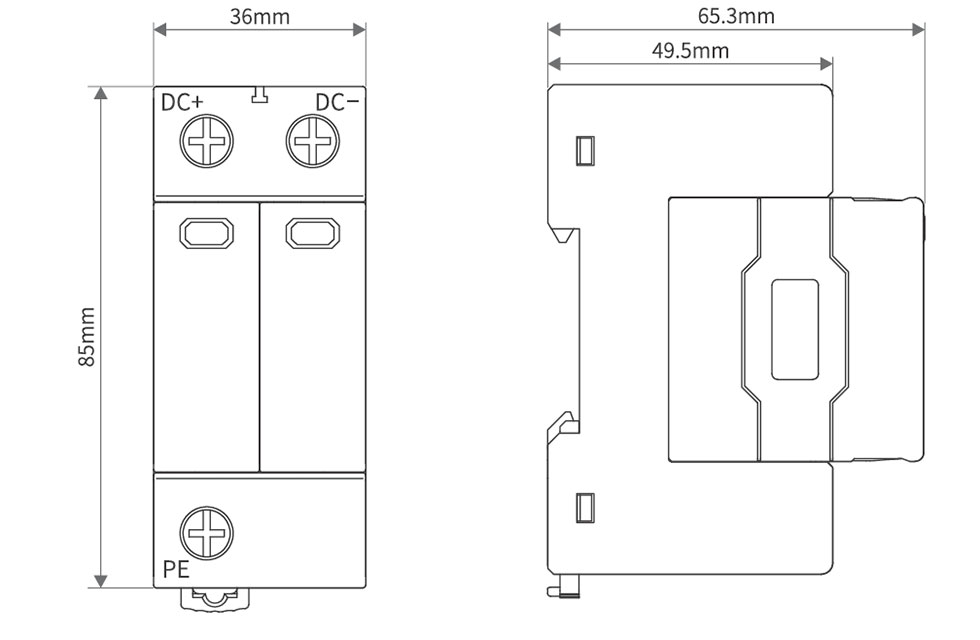

Görünüm ve Montaj Boyutları
