1500V DC Aşırı Gerilim Koruma Cihazı

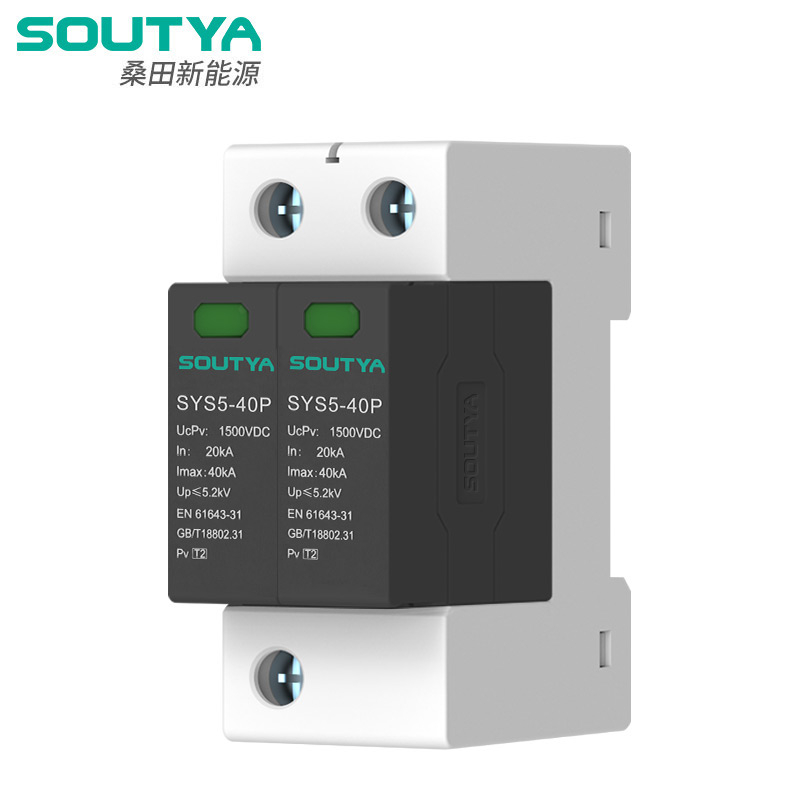

Çin merkezli tarafından sağlanan SYS5-40P 1500V DC aşırı gerilim koruma cihazı üretici Zhejiang Soutya New Energy LLC, 500–1500 V DC, T2 sınıfıdır 40 kA maksimum deşarj akımı ve ≤5,2 kV gerilim korumalı SPD arıza korumalı termal bağlantı kesme ve değiştirme uzaktan kumandası içeren seviye SCADA entegrasyonu için sinyal kontağı, dalgalanma bağışıklığı için tasarlandı şebeke ölçeğinde PV dizileri, konteynerli BESS ve yüksek güçlü EV şarjı altyapı.

Uygulama senaryoları

1. Yardımcı ölçekli 1500 V güneş enerjisi çiftlikleri

3,3 MW invertör istasyonlarının DC kabininin içinde, MPPT girişi başına bir SPD Doğrudan ve dolaylı yıldırıma karşı korur. 5,2 kV koruma seviyesi Uzaktan kontak çıkışı beslenirken 6 kV izolasyon koordinasyonunu karşılar Merkezi dalgalanma izleme için tesis SCADA'sı.

2.Konteynerli BESS (2–5 MWh)

1200–1500 V akü grubu veriyolunda, SPD yan tarafa raya monte edilir sigortalar; termal bağlantı kesme kuru kontağı PCS'ye bağlanır acil durdurma devresi, SPD'nin arızalanması durumunda dönüştürücüyü anında bloke eder ve ark yayılmasının önlenmesi.

3.1500 V ultra hızlı şarj hub'ları ≥360 kW

Hem redresör kabini 1500 V bara hem de 1000 V akü değiştirme arabası Devre SPD'lerle paralel olup, 2 kV/μs'lik dik ön dalgalanmaları sınırlar. yüksek güçlü kontaktörler ve koruyucu 1700 V IGBT modülleri.

4. Dağlık arazide Agro-PV takip sistemleri

Takipçi motor besleyicileri (1000 V), uzun süre 1500 V dizilerle birlikte çalışır mesafeler; İzleyici bağlantı kutusuna monte edilen SPD, indüksiyonu önler dizilere bağlanma nedeniyle ortaya çıkan dalgalanmalar PID ve birleştirici kutuyu önler yalıtım bozulması.

5. Açık deniz PV güçlendirici platformları

Üst taraftaki 1500 V DC toplama panelinde nikel kaplı bakır terminaller tuz önleyici sprey kaplama kullanılmaktadır. Uzak sinyal aracılığıyla dönüştürülür gerçek zamanlı dalgalanma durumunu mümkün kılan, kıyıdaki kontrol merkezine fiber optik bağlantı Kıyıdan 40 km uzaktan izleme.

Teknik Parametre

Not:T2 kategorisi SPD öncelikle ana giriş dolaplarında kullanılır. dağıtım sistemleri.

Aksesuar cihazı

Arıza İzolasyon Cihazı

Dalgalanma koruyucusu bir arıza izolasyon koruma cihazı ile donatılmıştır. Aşırı ısınma nedeniyle koruyucu bozulduğunda bu cihaz sağlarken elektrik şebekesinden otomatik olarak bağlantısını kesin. gösterge sinyali. Koruyucu normal şekilde çalıştığında gösterge pencere yeşil renkte görüntülenir; arıza izolasyonundan sonra pencere kırmızı renkte görünür.

Alarm Uzaktan Sinyal Cihazı

Koruyucu uzak sinyal kontaklı olarak üretilebilmektedir. Bu cihaz normalde açık ve normalde kapalı bir dizi kontak içerir. ne zaman koruyucu normal çalışıyorsa, normalde kapalı kontak devrededir. Koruyucunun bir veya daha fazla modülü arızalanırsa kontak normalde kapalıdan normalde açıka, normalde açık kontağı etkinleştirerek bir arıza sinyali gönderin.

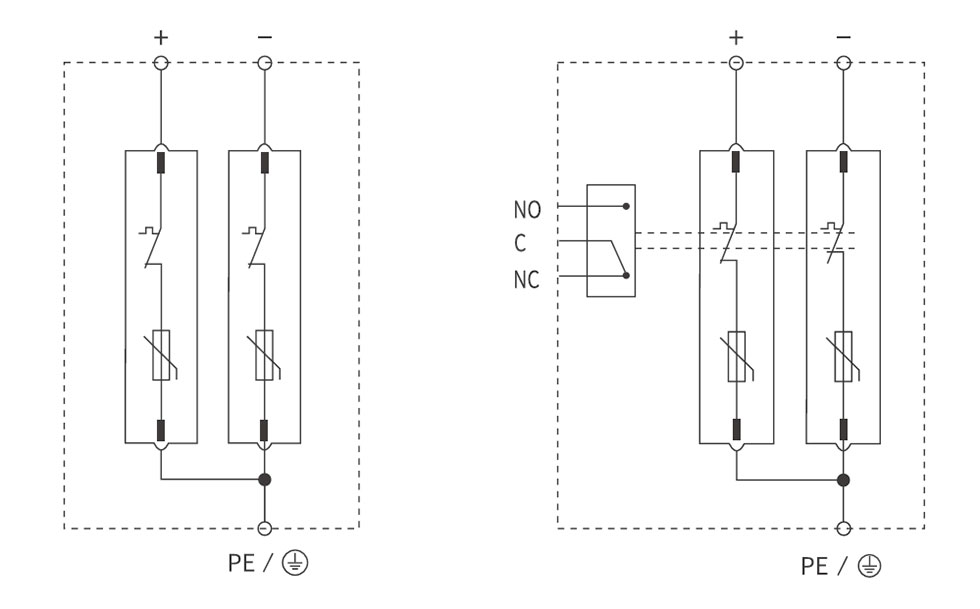

Bağlantı Şeması

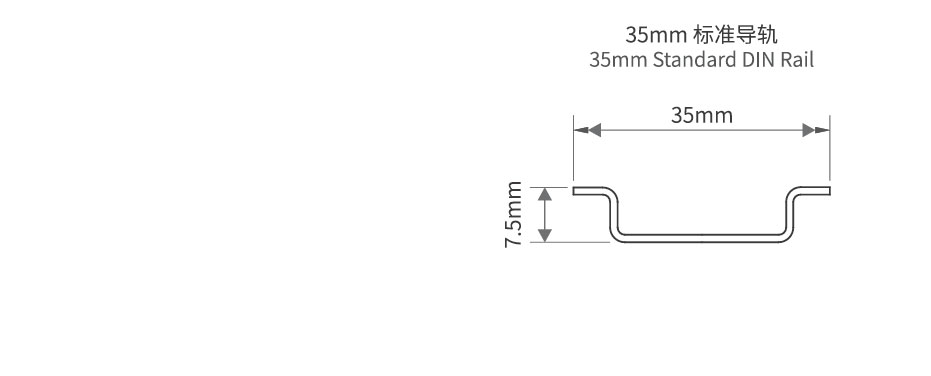

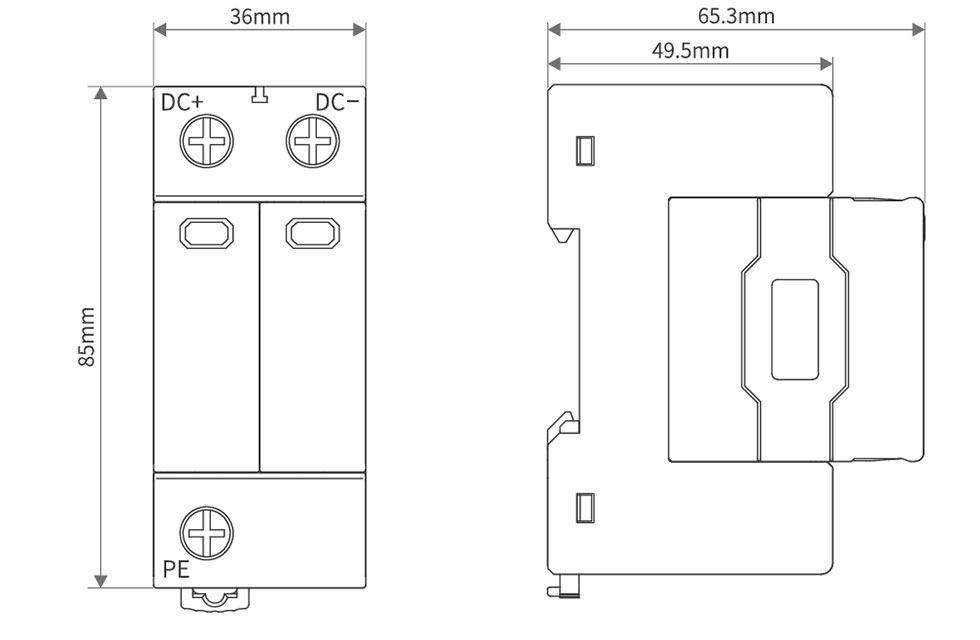

Görünüm ve Montaj Boyutları
