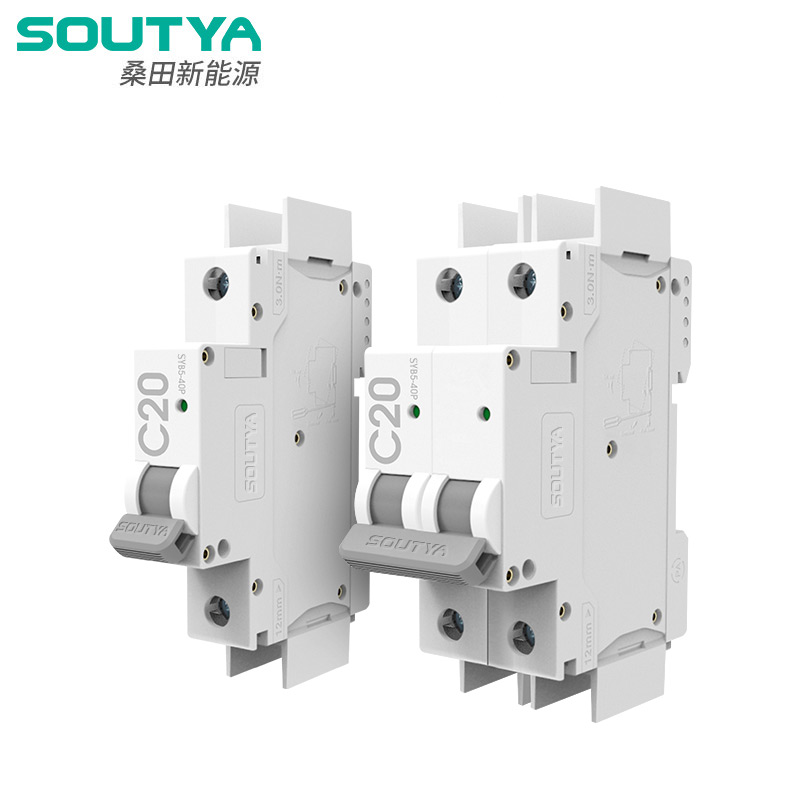

DC Minyatür Devre Kesici

Çin merkezli üretici Zhejiang Soutya New Energy LLC tarafından sağlanan SYB5-80 DC minyatür devre kesici, AC 230/400V ve DC 300~1200V devreler için koruma sağlar.
Temel Özellikler
▶ AC ve DC için ortak (AC230/400V、 DC300~1200V)
▶ Pozitif veya negatif kutup ayrımı yok, çift yönlü koruma, kurulumu daha kolay.
▶ Yüksek kesmeli kısa ark, daha yüksek güvenlik.

Talep Gönder

Ürün Açıklaması

Çin merkezli tarafından tedarik edilen SYB5-80 DC minyatür devre kesici üretici Zhejiang Soutya New Energy LLC, 300–1200 V DC ve 230/400'dür. V AC çift yönlü ve polarize olmayan minyatür kesici, 10 KA AC / PV'de yüksek voltaj koruması için tasarlanmış 6KA DC kesme kapasitesi sistemleri, batarya enerji depolama sistemleri (BESS) ve elektrikli araç şarj ekipmanı.

karakteristik

Kısa Devre Koruması, Aşırı Yük Koruması
Nihai kesme kapasitesi: 10 KA AC / 6KA DC
Polar olmayan, çift yönlü koruma
Kısa ark
Alev Geciktirici Malzeme

Uygulama senaryoları

1. Konut ve ticari PV birleştirici kutular

300–1200 V DC dizi girişlerini ve 230 V/400 V AC invertör çıkışlarını korur; tek kutuplu genişlik, küçük muhafazalarda yoğunluğu iki katına çıkarır.

2.PV akülü hibrit invertörler

300–1200 V DC akü veri yolu kollarında çift yönlü, polarize olmayan kesici yeniden kablolama gerektirmeden şarj ve deşarj akımları.

3.Küçük DC EV şarj cihazları (≤ 20 kW)

600–1200 V DC çıkış veri yolu koruması; 6 kA kesme işlemi sırasında ark hatalarını temizler eklenti/çıkış olayları.

4.Telekom ve veri merkezi DC rafları

Kutup kombinasyonları 48 V/240 V/380 V sunucu veya UPS şubelerini korur 1200VDC; DIN rayına montaj kabin alanından tasarruf sağlar.

5.Düşük voltajlı DC mikro şebekeler

LED aydınlatma, fanlar veya pompalar için 380–1200 V DC dağıtımı; B/C/D eğrileri farklı yük özelliklerini eşleştirin.

6.Sert veya yüksek rakımlı alanlar

−30 °C ila +70 °C, 2 000 m'ye kadar değer kaybı yok, IP66 muhafazalara uygundur otoparklar, agrivoltaik ve çatı tesisleri.

Teknik Parametre

Modeli		SGB5-80

Kutup		1P	2P	3P	4P
Nominal Çalışma Gerilimi Ue		230VAC	400VAC	400VAC	400VAC
		300VDC	600VDC	900VDC	120VDC
Maksimum çerçeve akımı		80A
Nominal Akım Girişi		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Nominal Yalıtım Gerilimi Ui		690VAC
		600V DC 900VDC 1200VDC
Nominal darbe dayanım gerilimi Uimp		8kV

Açma özellikleri		S/C/D
Açma türü		Termal-manyetik
Ics Operasyonel kesme kapasitesi lcs		7,5kA(AC)6kA(DC)
Icu Ultimate kesme kapasitesi lcu		10kA(AC)6kA(DC)
Elektrik Ömrü
Gerçek Ortalama Değer		Ortalama 4000 kere(AC)1000 kere(DC)

Standart Belirtilen Değer		1500 kere(AC)300 kere(DC)

Mekanik Ömür
Gerçek Ortalama Değer		≥15000 Kez
Standart Belirtilen Değer		8500 kere(AC) 9700 kere(DC)

Aşırı gerilim kategorisi		Ⅲ
Kirlilik derecesi		3
Koruma Seviyesi		IP40; Terminal IP20
Nem ve ısı direnci		Kategori 2
Bağıl Nem		≤%95
Titreşim Direnci		Temel IEC60068-2-6
Mekanik darbe direnci parametreleri		Temel IEC60068-2-27

Kablolama Kapasitesi		25~35mm²
Kablolama Torku		3.0 Nm
Çalışma Ortam Sıcaklığı		-30°C~+70°C
Depolama Ortam Sıcaklığı		-40°C~+85°C
Kurulum Yöntemi		DIN35
Rakım		≤2000m
Ağırlık		0.13kg/kutup
Boyut	Uzunluk	85mm
	Genişlik	18 mm	36 mm	54 mm	72 mm
	Yükseklik	Maksimum78mm
Paket	Adet/Kutu	12	6	4	3
	Kutu/Karton	10
	Karton/Palet	80
Depolamak		Ürün iyi havalandırılan bir depoda saklanmalı ve bağıl nem %80'i aşmayan ve ortam sıcaklığı -40°C ile+80°C arasında olmalıdır. Ayrıca hiçbir asidik, alkalin veya aşındırıcı gazlar mevcut.

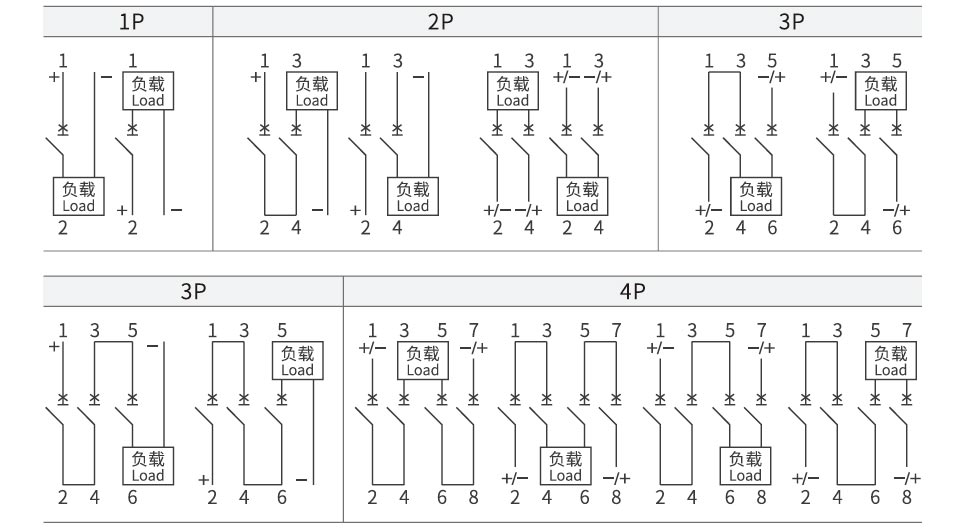

DC Bağlantı Şeması

DC Miniature Circuit Breaker

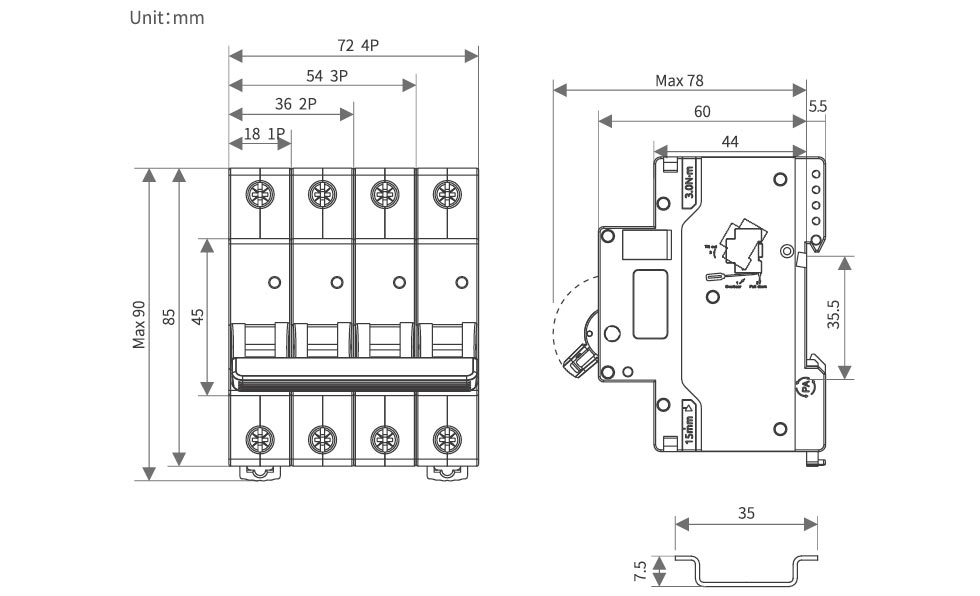

Görünüm ve Montaj Boyutları

DC Miniature Circuit Breaker

Azaltma Faktörü

Sıcaklık Azaltma Faktörü Tablosu

Sıcaklık	-30°C	-25°C	-20°C	-15°C	-10°C	-5°C	0°C	5°C	10°C	15°C
Nominal Çalışma Akımı Katsayısı	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Sıcaklık	20°C	25°C	30°C	40°C	45°C	50°C	55°C	60°C	65°C	70°C
Nominal Çalışma Akımı Katsayısı	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Yükseklik Azaltma Faktörü Tablosu

Yükseklik /m	2000	3000	4000	5000
Anma çalışma Akım Katsayısı	1	0.96	0.91	0.86
Nominal Çalışma Gerilimi Katsayısı	1	1	1	1
Nominal Güç Frekansı Dayanım Gerilimi Katsayısı	1	0.9	0.82	0.71
Nominal Darbe Dayanım Gerilim Katsayısı	1	0.9	0.82	0.71
Nominal Limit Kısa Devre Segmenti Kapasitesi ve Elektrik Ömrü Katsayı	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

MCBS'nin yan yana kurulumu için değer kaybı faktörü tablosu

MCB Sayısı	1	2~3	4~5	6~8	9~10
In≤25A Katsayısı	1	0.96	0.9	0.8	0.7
32A≤In≤63A Katsayısı	1	0.92	0.8	0.7	0.6
80A≤In≤125A Katsayısı	1	0.9	0.8	0.7	/

Aksesuar

MX yardımcı serbest bırakma cihazı
Nominal Kontrol Gerilimi Us	DC:24~48V AC:110~230V
Maksimum Açma Süresi	<10ms
Bobin Direnci	50
Akımı sınırla	≥1,6A
Mekanik Ömür	10000 kez
Elektrik Ömrü	4000 kez
Kablolama torku	0,8N ·m
Kablolama yeteneği	1,0mm²Sert tel
	1,0 mm² Terminal pabuçlu yumuşak kablo
Çalışma Sıcaklığı Aralığı	-30°C~+70°C


Çevre koşulları	Patlayıcı tehlikeli maddeler bulunmamalı ve zararlı maddeler bulunmamalıdır. İzolasyonu aşındırabilecek veya hasar verebilecek gazlar veya iletken tozlar
Montaj konumu	Devre kesicinin sol tarafında

Kurulum koşulları	DIN35mm standart ray montajı

Yardımcı kontak OF
Kontak kesme kapasitesi	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Minimum Çalışma Gerilimi	5V
Minimum Çalışma Akımı	10mA
Nominal Yalıtım Gerilimi	500V
Nominal sınırlı kısa devre akımı	1000A
Kararlaştırılan ısıtma akımı Ith	4A
Mekanik Ömür	10000(kez)
Elektrik Ömrü	4000(kez)
Kablolama torku	0,8N ·m
Kablolama yeteneği	1,0 mm²
Kişi sayısı	1 normalde açık, 1 normalde kapalı

Çalışma Sıcaklığı Aralığı	-30°C~+70°C


Çevre koşulları	Patlayıcı tehlikeli maddeler bulunmamalı ve zararlı maddeler bulunmamalıdır. İzolasyonu aşındırabilecek veya hasar verebilecek gazlar veya iletken tozlar
Montaj konumu	Devre kesicinin sol tarafında

Kurulum koşulları	DIN 35mm standart ray montajı
