Yüksek Gerilim DC Minyatür Devre Kesici

Çin merkezli üretici Zhejiang Soutya New Energy LLC tarafından tedarik edilen SYB5-40P Yüksek Gerilim DC Minyatür Devre Kesici, 1.500 V DC devre koruması sağlar.
Temel Özellikler
• Yüksek voltaj kapasitesi: tek kutuplu 500 V DC, 1.500 V DC'ye kadar; daha az dizi, daha düşük maliyet.
• Daha hızlı ve daha kolay kurulum için polarize olmayan, çift yönlü koruma.
• Üstün güvenlik için ekstra geniş kontak aralığına sahip çift kesicili kontaklar.
• Fotovoltaik sistemlerdeki DC birleştirici kutular için idealdir.

Talep Gönder

Ürün Açıklaması

Çin tarafından tedarik edilen SGB5-40P Yüksek Gerilim DC Minyatür Devre Kesici üretici Zhejiang Soutya New Energy LLC, 1500 V DC, çift yönlüdür ve 1,5 kA kesme özelliğine sahip polarize olmayan minyatür kesici, PV, BESS için ideal ve EV şarj cihazı koruması.

karakteristik

mikro ızgaralar.
Polar olmayan, çift yönlü koruma;
Aşırı yük koruması;
Kısa ark;
Kısa devre koruması;
Yüksek kırma kapasitesi;

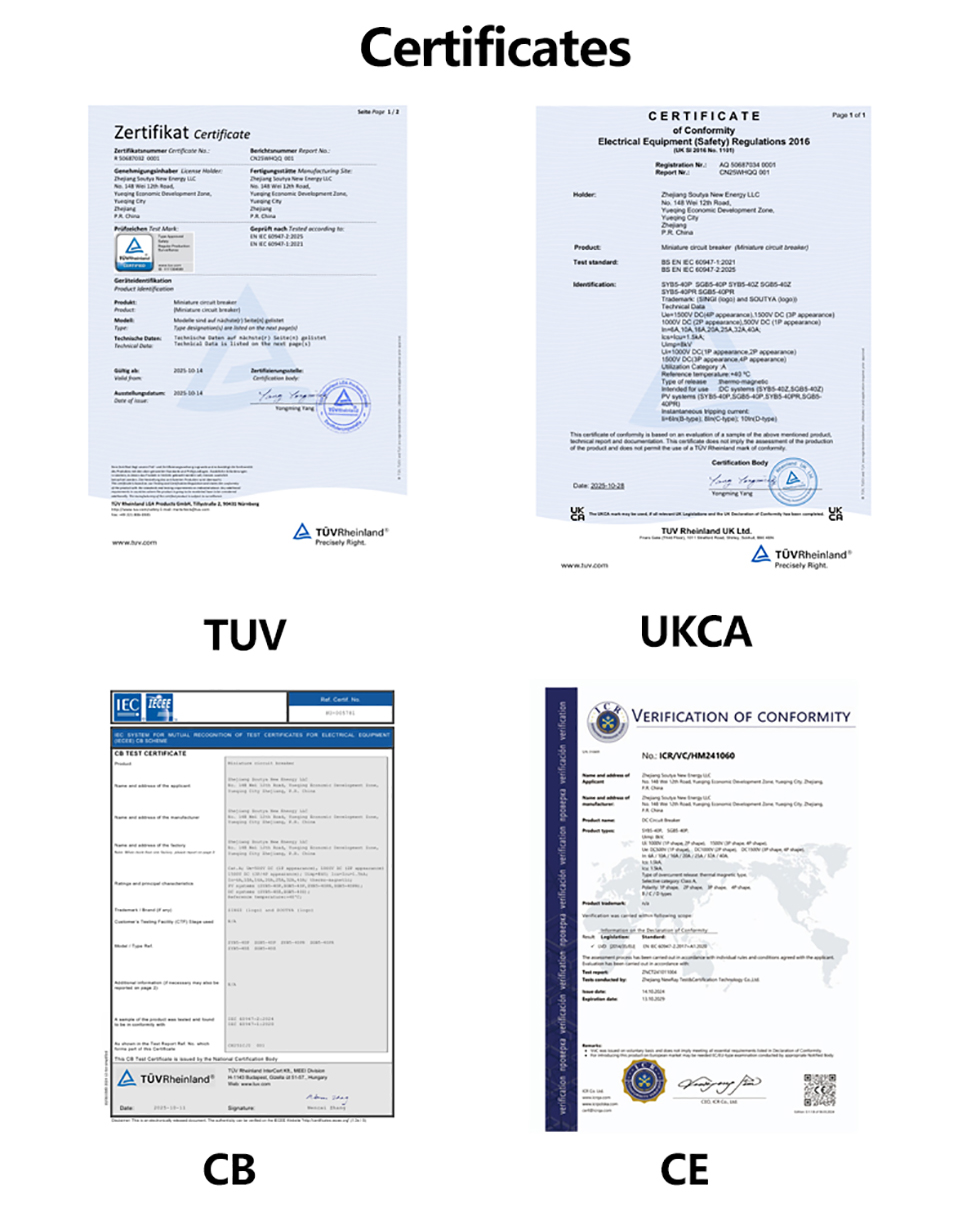

Sertifikalar: CB ,CE, TUV , UKCA

Uygulama senaryoları

SGB5-40P yüksek gerilim DC minyatür devre kesici yerden tasarruf sağlar, 1500 V DC yenilenebilir enerji sistemleri için güvenli, çift yönlü koruma—PV, depolama, EV şarj cihazları ve DC

1. PV DC birleştirici kutular

– 1500 V DC değeri daha uzun dizilere izin vererek kablo sayısını azaltır birleştirici kutular; çift yönlü koruma gece saatlerinin tersini yönetir akımlar.

2. Ticari / konut akü rafları

– Polarize olmayan kablolama, pilin paralel bağlanmasını veya değiştirilmesini kolaylaştırır modüller; termal-manyetik açma, şarj/deşarj hatalarını hızlı bir şekilde izole eder.

3. 150 kW+ DC hızlı şarj istasyonları

– 18 mm genişliğindeki DIN rayı tasarımı, kompakt şarj kabinlerine uyar; 1,5 kA kesme kapasitesi dahili DC veriyolunu korur.

4. DC mikro şebekeleri ve veri merkezi DC dağıtımı

– 750 V / 1 000 V / 1 500 V DC branşman devrelerini korur; B, C veya D eğriler çeşitli yük profilleriyle eşleşir.

5. Yüksek irtifa veya dış mekana dağıtılan PV

– 2 000 m'ye kadar değer kaybı olmadan −30 °C ila +70 °C arasında çalışır zorlu ortamlara uygun rakım.

Teknik Parametre

Modeli		SGB5-40P
Kutup		1P	2P	3P	4P
Nominal Çalışma Gerilimi Ue		500VDC	1000VDC	1500VDC	1500VDC

Maksimum çerçeve akımı		40A
Nominal Akım Girişi		6A, 10A, 16A, 20A, 25A, 32A, 40A
Nominal Yalıtım Gerilimi Ui		1000VDC		1500VDC
Nominal darbe dayanım gerilimi Uimp		8kV

Açma özellikleri		S/C/D
Açma tipi		Termal-manyetik
Operasyonel Kırma Kapasitesi IC'leri		1,5kA(DC)

Nihai kırma kapasitesi lcu		1,5kA(DC)
Elektrik Ömrü
Gerçek Ortalama Değer		Ortalama 1000 kez
Standart Belirtilen Değer		300 Kez
Mekanik Ömür
Gerçek Ortalama Değer		≥15000 Kez
Standart Belirtilen Değer		9700 Kez
Aşırı gerilim kategorisi		Ⅲ
Kirlilik derecesi		3
Koruma Seviyesi		IP40; Terminal IP20
Nem ve ısı direnci		Kategori2
Bağıl Nem		≤%95
Titreşim Direnci		IEC60068-2-6'ya göre
Mekanik Darbe Dayanımı Parametreleri		IEC60068-2-27'ye göre

Kablolama Kapasitesi		2,5~35mm²
Kablolama Torku		3.0 Nm
Çalışma Ortam Sıcaklığı		-30°C~+70°C
Depolama Ortam Sıcaklığı		-40°C~+85°C
Kurulum Yöntemi		DIN35
Rakım		≤2000m
Ağırlık		0.13kg/kutup
Boyut	Uzunluk	108 mm

	Genişlik	18 mm	36 mm	54 mm	72 mm
	Yükseklik	Maksimum 78 mm
Paket	Adet/Kutu	12	6	4	3

	Kutu/Karton	10
	Karton/Palet	80
Depolamak		Ürün iyi havalandırılan bir depoda saklanmalı ve bağıl nem %80'i aşmayan ve ortam sıcaklığı -40°C ile+80°C arasında olmalıdır. Ayrıca hiçbir asidik, alkalin veya aşındırıcı gazlar mevcut.

Görünüm ve Montaj Boyutları

High Voltage DC Miniature Circuit Breaker

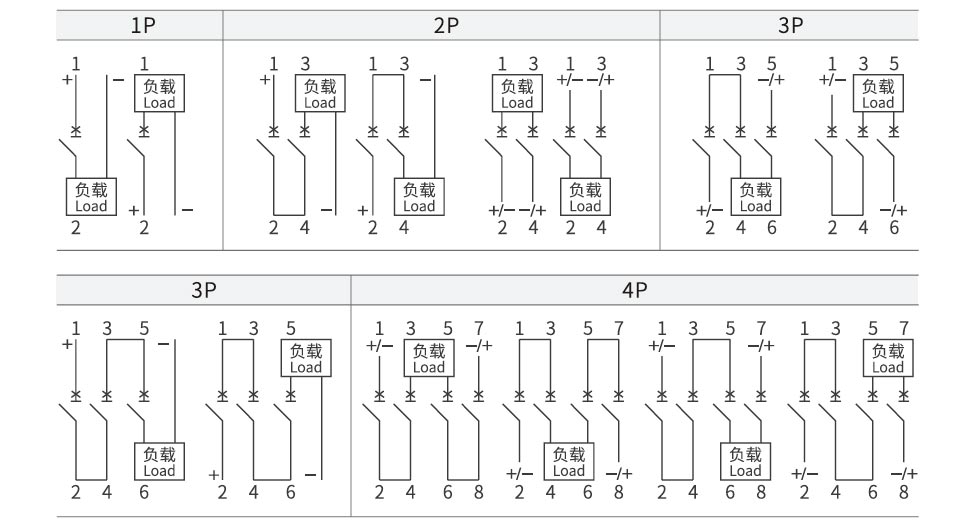

DC Bağlantı Şeması

High Voltage DC Miniature Circuit Breaker

Azaltma Faktörü

Sıcaklık Azaltma Faktörü Tablosu

Sıcaklık	-30°C	-25°C	-20°C	-15°C	-10°C	-5°C	0°C	5°C	10°C	15°C
Nominal Çalışma Akımı Katsayısı	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Sıcaklık	20°C	25°C	30°C	40°C	45°C	50°C	55°C	60°C	65°C	70°C
Nominal Çalışma Akımı Katsayısı	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Yükseklik Azaltma Faktörü Tablosu

Yükseklik / m	2000	3000	4000	5000
Anma çalışma Akım Katsayısı	1	0.96	0.91	0.86
Nominal Çalışma Gerilim Katsayısı	1	1	1	1
Nominal Güç Frekansı Dayanım Gerilimi Katsayısı	1	0.9	0.82	0.71
Nominal Darbe Dayanım Gerilim Katsayısı	1	0.9	0.82	0.71
Nominal Limit Kısa Devre Segmenti Kapasitesi ve Elektrik Ömrü Katsayı	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

MCBS'nin yan yana kurulumu için değer kaybı faktörü tablosu

MCB Sayısı	1	2~3	4~5	6~8	9~10
In≤25A Katsayısı	1	0.96	0.9	0.8	0.7
32A≤In≤63A Katsayısı	1	0.92	0.8	0.7	0.6

Aksesuar

MX yardımcı serbest bırakma cihazı
Nominal Kontrol Gerilimi Us	DC:24~48VAC:110~230V
Maksimum Açma Süresi	<10ms
Bobin Direnci	5Ω
Akımı sınırla	≥1,6A
Mekanik Ömür	10000 kez
Elektrik Ömrü	4000 kez
Kablolama torku	0,8N ·m
Kablolama yeteneği	1,0mm²Sert tel
	1,0 mm² Terminal pabuçlu yumuşak kablo
Çalışma Sıcaklığı Aralığı	-30°C~+70°C


Çevre koşulları	Patlayıcı tehlikeli maddeler bulunmamalı ve zararlı maddeler bulunmamalıdır. İzolasyonu aşındırabilecek veya hasar verebilecek gazlar veya iletken tozlar
Montaj konumu	Devre kesicinin sol tarafında

Kurulum koşulları	DIN35mm standart ray montajı

Yardımcı kontak OF
Kontak kesme kapasitesi	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Minimum Çalışma Gerilimi	5V


Minimum Çalışma Akımı	10mA


Nominal Yalıtım Gerilimi	500V
Nominal sınırlı kısa devre akımı Ik	1000A
Kararlaştırılan ısıtma akımı Ith	4A
Mekanik Ömür	10000 kez
Elektrik Ömrü	4000 kez
Kablolama torku	0,8N ·m
Kablolama yeteneği	1,0 mm²
Kişi sayısı	1 normalde açık, 1 normalde kapalı

Çalışma Sıcaklığı Aralığı	-30°C~+70°C
Çevre koşulları	Patlayıcı tehlikeli maddeler bulunmamalı ve zararlı maddeler bulunmamalıdır. İzolasyonu aşındırabilecek veya hasar verebilecek gazlar veya iletken tozlar

Montaj konumu	Devre kesicinin sol tarafında

Kurulum koşulları	DIN 35mm standart ray montajı
